PMIO-PWMx16

Модуль для управления 16 ШИМ выходами.

Работает на основе чипа PCA9685 ¹.

Схема внешних подключений

Конфигурация

Заданная конфигурация:

Стоимость: $

1

1. Количество каналов выходов

8 каналов (+777.0 $)

16 каналов (+777.0 $)

2

2. Коннекторы шины IBus

Только сверху (top) (+0.1 $)

Только снизу (bottom) (+0.1 $)

Сверху и снизу (top + bottom) (+0.2 $)

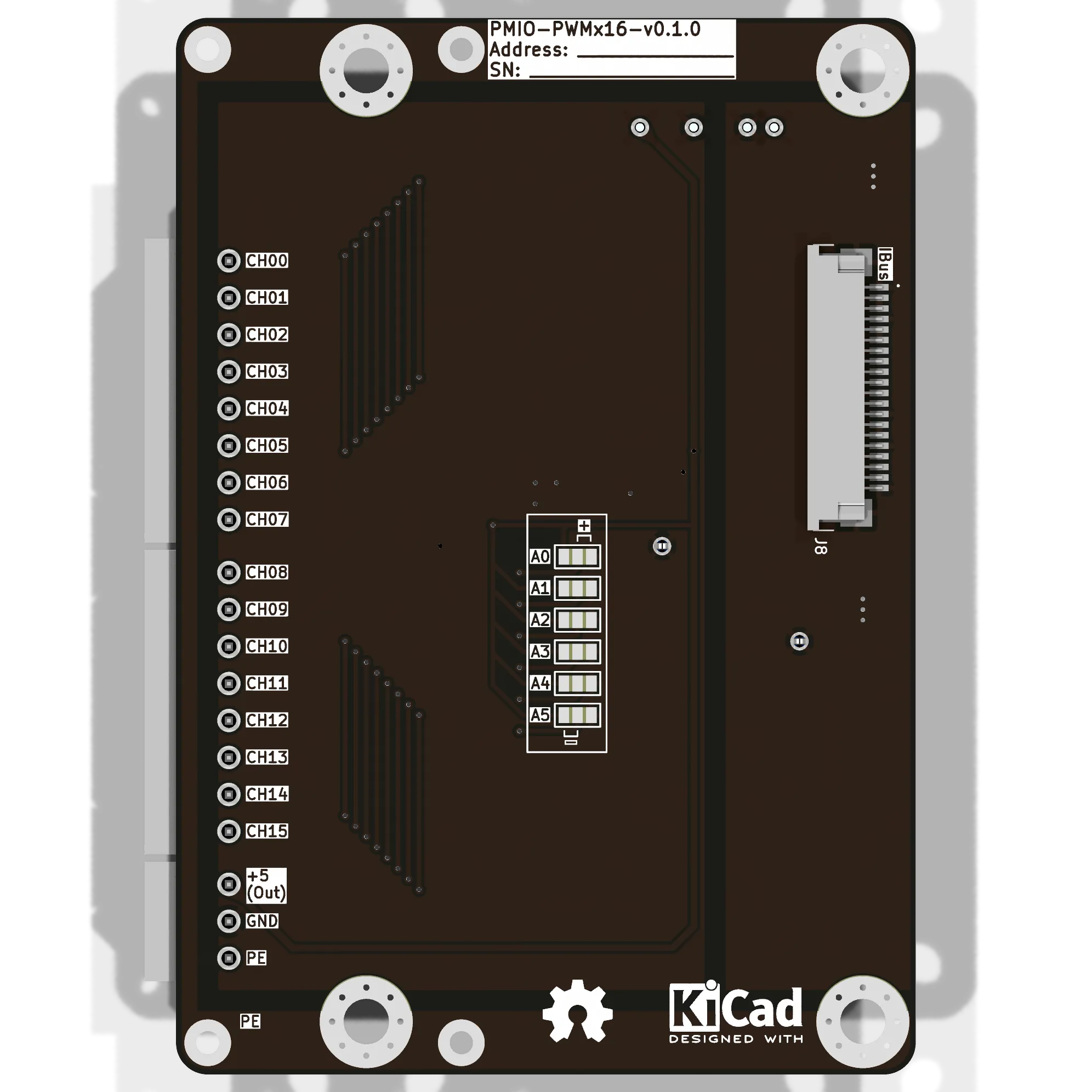

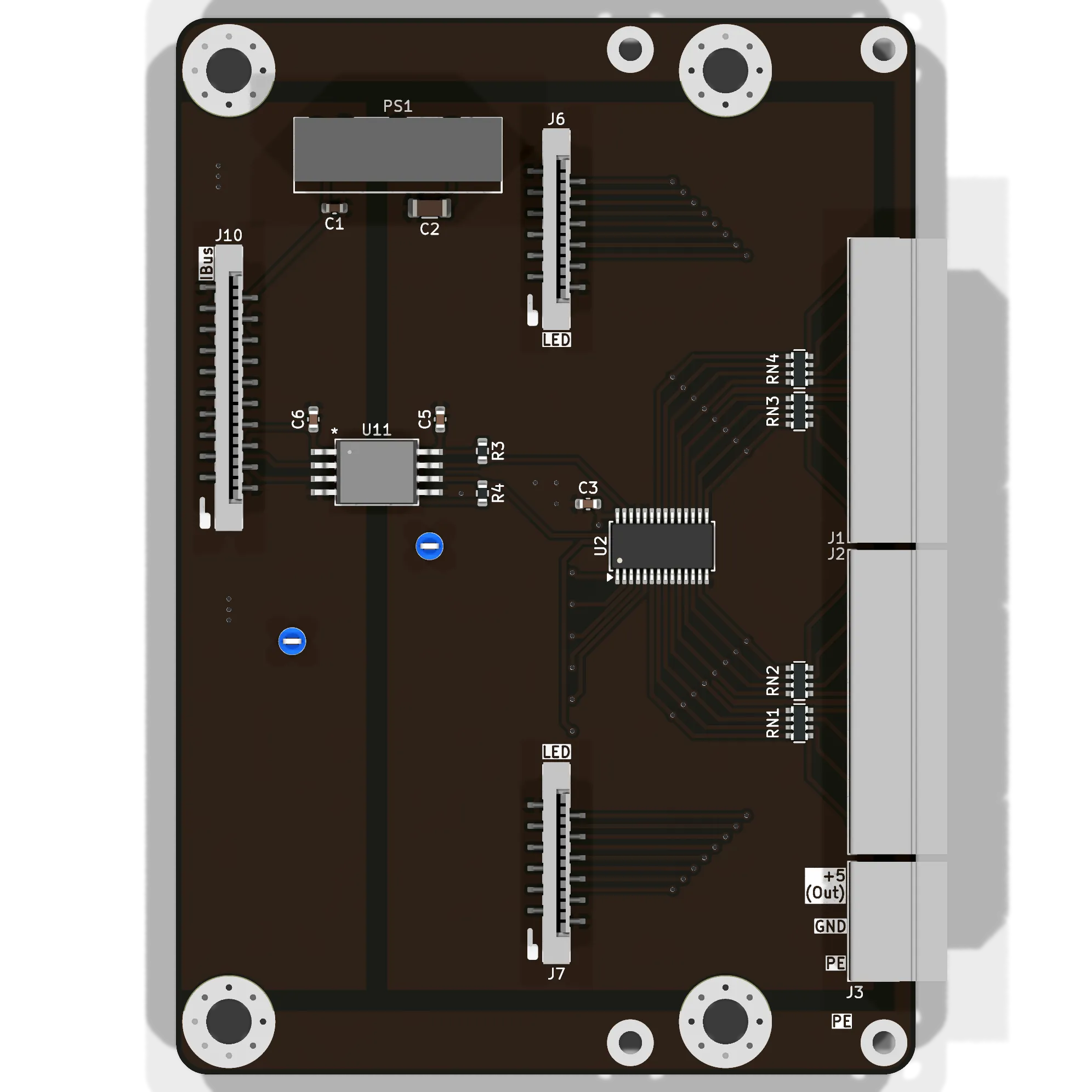

Внешний вид

Описание

ШИМ сигнал генерируется чипом PCA9685 ¹. Чип управляется по шине I²C с гальванической изоляцией CA-IS3021 ².

Footnotes

1. PCA9685 - https://www.nxp.com/products/power-drivers/lighting-driver-and-controller-ics/led-drivers/16-channel-12-bit-pwm-fm-plus-ic-bus-led-driver:PCA9685 ↩ ↩²

2. CA-IS3021 - https://e.chipanalog.com/products/interface/isolated/i2c/1298 ↩
