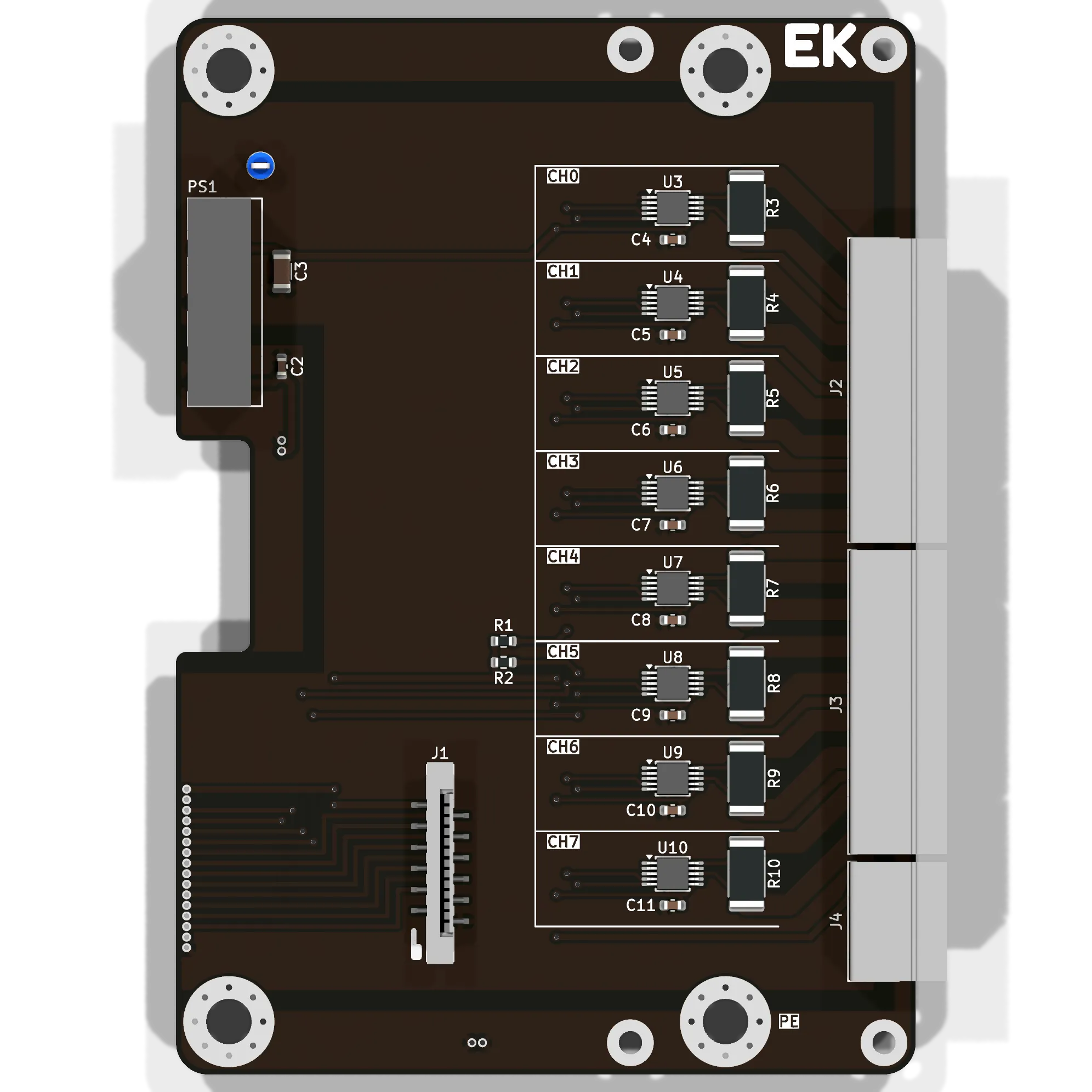

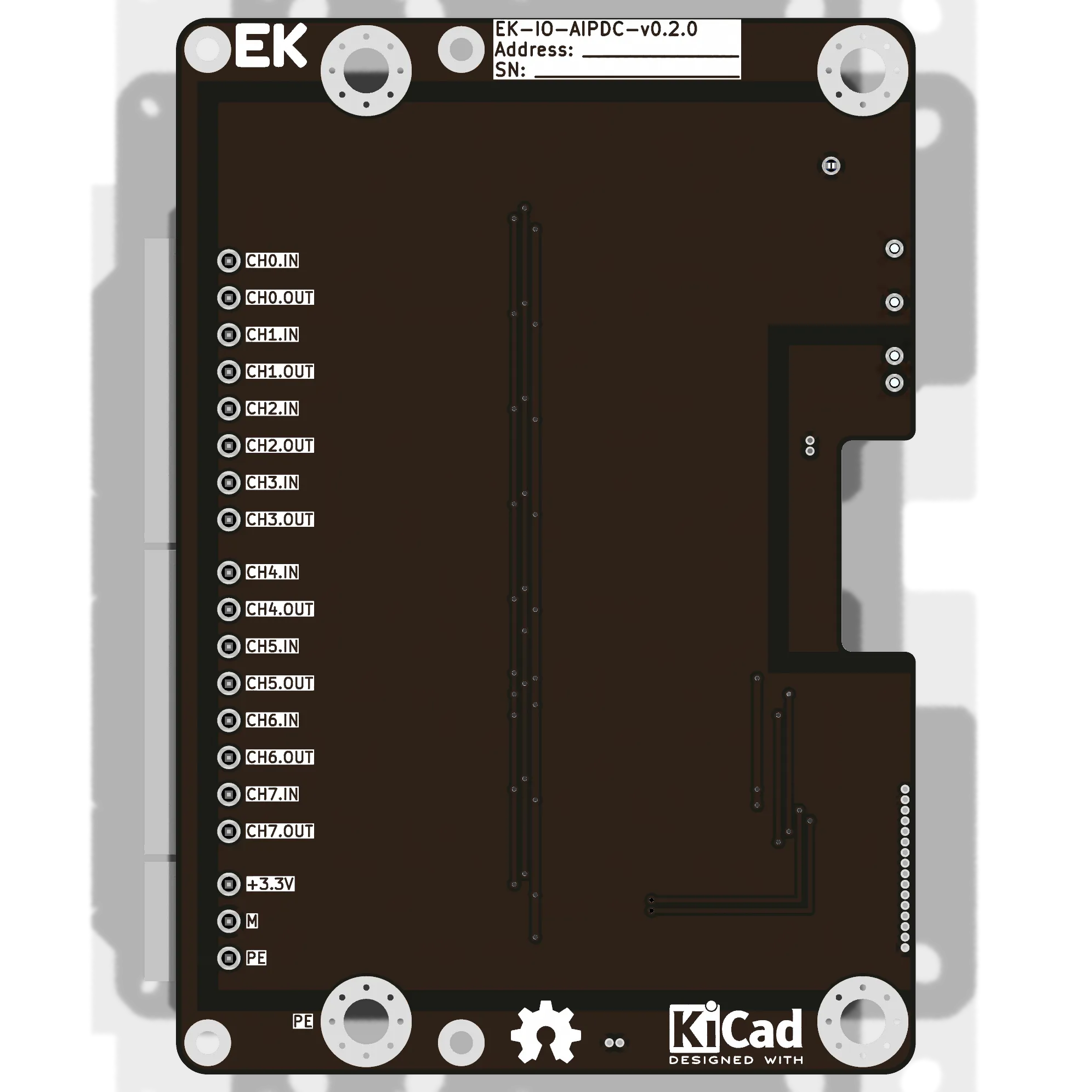

EK-IO-AIPDC

8-канальный модуль измерения постоянного тока и напряжения.

Основные характеристики:

• Измерение тока, напряжения и мощности потребителей постоянного тока
• Напряжение DC в диапазоне 0 - 36 В
• Ток до 5 А
• Настраиваемое усреднение для подавления шумов - от 0,28 мс до 16,9 с

Измерение производится с помощью микросхемы INA226.

Для индикации подключённой нагрузки по каналам можно подключить модуль EK-LD-10.

Заданная конфигурация: Скопировано

Стоимость: $

Скачать 3D STEP

0x000 Периодически рассылается контроллером

Название: EK_watchdog

Идентификатор: 0x000

Длина: 0 байт

	Начальный бит	Размер, бит	Масштаб	Смещение	Минимум	Максимум	Ед. измерения

0x02C Статус модуля

Название: EK_IO_AIPDC_module_status

Идентификатор: 0x02C

Длина: 8 байт

	Начальный бит	Размер, бит	Масштаб	Смещение	Минимум	Максимум	Ед. измерения
module_address Адрес модуля	0	4	1	0	0	15

0x02D Показания отдельного канала (1)

Название: EK_IO_AIPDC_channel_status_1

Идентификатор: 0x02D

Длина: 8 байт

	Начальный бит	Размер, бит	Масштаб	Смещение	Минимум	Максимум	Ед. измерения
module_address Адрес модуля	0	4	1	0	0	15
channel_number Номер канала	4	4	1	0	0	15
shunt_voltage Падение напряжения на шунте	8	21	0.0001	-82	-82	82	мВ
bus_voltage Напряжение	29	23	0.00001	0	0	42	В

0x02E Показания отдельного канала (2)

Название: EK_IO_AIPDC_channel_status_2

Идентификатор: 0x02E

Длина: 8 байт

	Начальный бит	Размер, бит	Масштаб	Смещение	Минимум	Максимум	Ед. измерения
module_address Адрес модуля	0	4	1	0	0	15
channel_number Номер канала	4	4	1	0	0	15
current Ток	8	24	0.000001	0	0	10	А
power Мощность	32	29	0.000001	0	0	360	Вт

Для измерения тока и напряжения используется чип INA226. Напряжение измеряется непосредственно, а ток - за счёт измерения падения напряжения на шунте. Сопротивление шунта определяет максимальный ток, который может быть измерен INA226. В таблице приводится некоторые значения сопротивлений шунта.

$R_{shunt}$, [Ом]	$I_{max}$, [A]	$P_{shunt}$, [Вт]	$I_{1LSB}$, [мкA]
0,015	5,4	0,44	166,7
0,030	2,7	0,22	83,3
0,050	1,6	0,13	50
0,100	0,8	0,07	25
0,200	0,4	0,03	12,5

• $R_{shunt}$ - сопротивление шунта, Ом
• $I_{max}$ - максимальный ток, [A]. Определяется формулой $I_{max} = \frac{V_{max}}{R_{shunt}}$, где $V_{max} = 0,08192 V$ - из документации на INA226.
• $P_{shunt}$ - рассеиваемая мощность на шунте, [Вт]. Определяется формулой $P_{shunt} = I_{max}^2 \cdot R_{shunt}$. В плате модуля предусмотрено посадочное место для шунтов типоразмера 2512. Для такого типоразмера рассеиваемая мощность не должна превышать 2 Вт.
• $I_{1LSB}$ - разрешение измерения тока. Определяется формулой $I_{1LSB} = \frac{V_{1LSB}}{R_{shunt}}$. $V_{1LSB} = 2,5 µV$ - из документации на INA226.

Максимальный ток ограничен размером дорожек на печатной плате. В данном модуле ток не должен превышать 5 А.

Чем меньше значение сопротивления шунта, тем ниже разрешение измерения тока $I_{1LSB}$.
