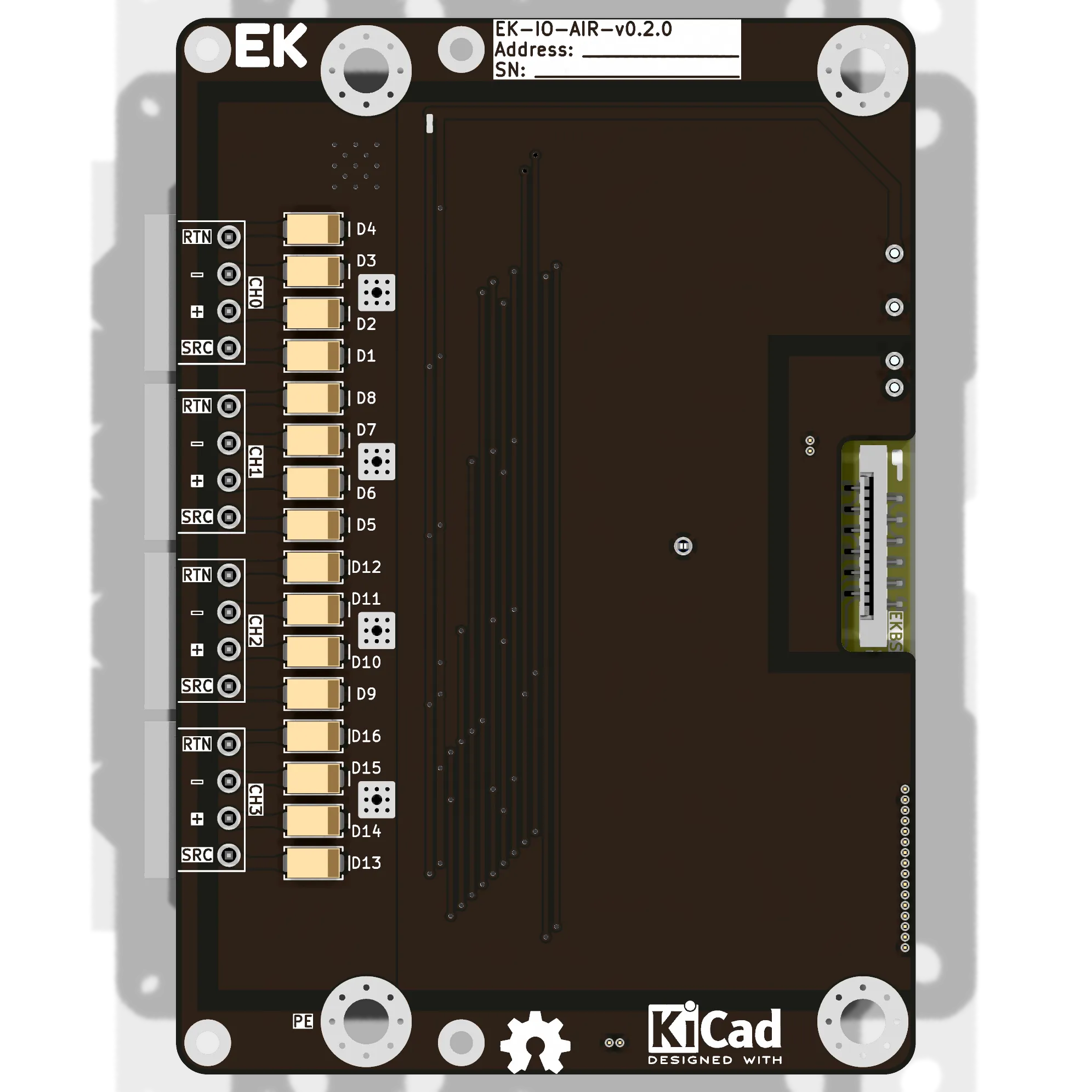

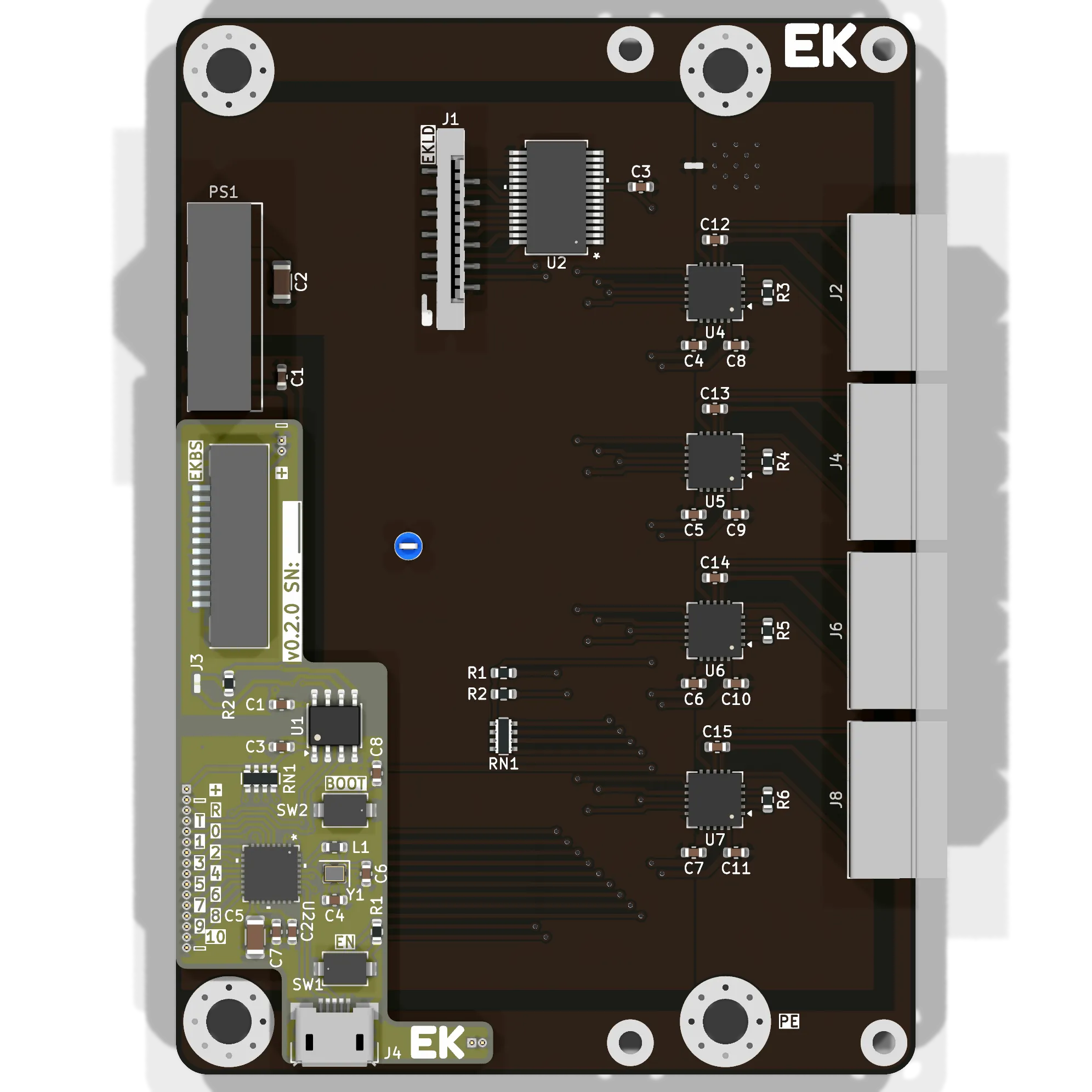

EK-IO-AIR

Модуль для подключения 4 датчиков термосопротивлений RTD (Pt-100, Pt-1000 и др.).

Основные характеристики:

• 4 независимых канала.
• Подключение терморезистивных датчиков по ГОСТ 6651-2009:
  • Платина (Pt-100, Pt-1000): α = 0,00385, α = 0,00391;
  • Медь (Cu-100, Cu-1000): α = 0,00428;
  • Никель (Ni-100, Ni-120, Ni-1000): α = 0,00617.
• Возможно подключение по 2, 3 и 4 проводным схемам.
• Погрешность измерения не более 0,5 °C (для Pt-100, Pt-1000).
• Диагностика подключения датчика: короткое замыкание и обрыв.
• Передача данных через гальванически изолированный CAN-интерфейс.

Область применения:

• Технологические процессы, в которых требуется высокоточное измерение температуры с помощью RTD-датчиков.
• Контроль температуры в системах вентиляции, отопления и кондиционирования (HVAC).
• Контроль температуры оборудования: подшипников, обмоток двигателей, холодильных установок.
• Лабораторное и испытательное оборудование, в котором RTD датчики могут обеспечить точность и стабильность измерений

Кроме указанных датчиков, возможно подключение и других типов терморезистивных RTD датчиков с отличным температурным коэффициентом. В сообщении CAN вместе со значением температуры передаётся и значение измеренного сопротивления; то есть можно реализовать собственное преобразование сопротивления в температуру.

Для измерения сопротивления используется АЦП MAX31865.

При 2-проводном подключении необходимо установить перемычки между клеммами RTN и R-, SRC и R+.

При 3-проводном подключении необходимо установить перемычку между клеммами RTN и R-.

Для корректного измерения тип схемы (2, 3 или 4 проводная) необходимо задать в настройках модуля.

Заданная конфигурация: Скопировано

Стоимость: $

Скачать 3D STEP

0x000 Периодически рассылается контроллером

Название: EK_watchdog

Идентификатор: 0x000

Длина: 0 байт

	Начальный бит	Размер, бит	Масштаб	Смещение	Минимум	Максимум	Ед. измерения

0x02F Показания отдельного канала

Название: EK_IO_AIR_channel_status

Идентификатор: 0x02F

Длина: 8 байт

	Начальный бит	Размер, бит	Масштаб	Смещение	Минимум	Максимум	Ед. измерения
module_address Адрес модуля	0	4	1	0	0	15
channel_number Номер канала	4	4	1	0	0	15
temperature Температура	8	17	1	-300	-300	1000	℃
resistance Сопротивление как доля сопротивления опорного резистора	25	20	0.000001	0	0	1

EK-MC-ESP32C3 - плата с микроконтроллером ESP32-C3 для управления работой модуля. Выполняет следующие функции:

• конфигурирует АЦП MAX31865 по протоколу SPI
• последовательно опрашивает измеренные значения в АЦП MAX31865
• управляет светодиодной индикацией через расширитель портов MCP23017 по протоколу I²C
• передаёт данные измерения через шину CAN

Для определения сопротивления тероморезистивных датчиков используется АЦП MAX31865. АЦП измеряет отношение сопротивления терморезистора к опорному резистору. Далее по таблицам ГОСТ 6651-2009 по значению сопротивления определяется температура.

Распиновка микроконтроллера ESP32-C3:

• SPI:
  • MOSI - GPIO 2
  • MISO - GPIO 3
  • SCK - GPIO 4
  • CS0 (CH0) - GPIO 5
  • CS1 (CH1) - GPIO 6
  • CS2 (CH2) - GPIO 7
  • CS3 (CH3) - GPIO 8
• I²C:
  • SDA - GPIO 0
  • SCL - GPIO 1
• CAN:
  • RX - GPIO 21
  • TX - GPIO 20

ESP32-C3 даташит	Скачать	Ссылка
MAX31865 даташит	Скачать	Ссылка
MCP23017 даташит	Скачать	Ссылка
ГОСТ 6651-2009. Термопреобразователи сопротивления из платины, меди и никеля	Скачать	Ссылка
Circuit for protecting ADS124S08 from EOS for RTD measurement	Скачать	Ссылка
