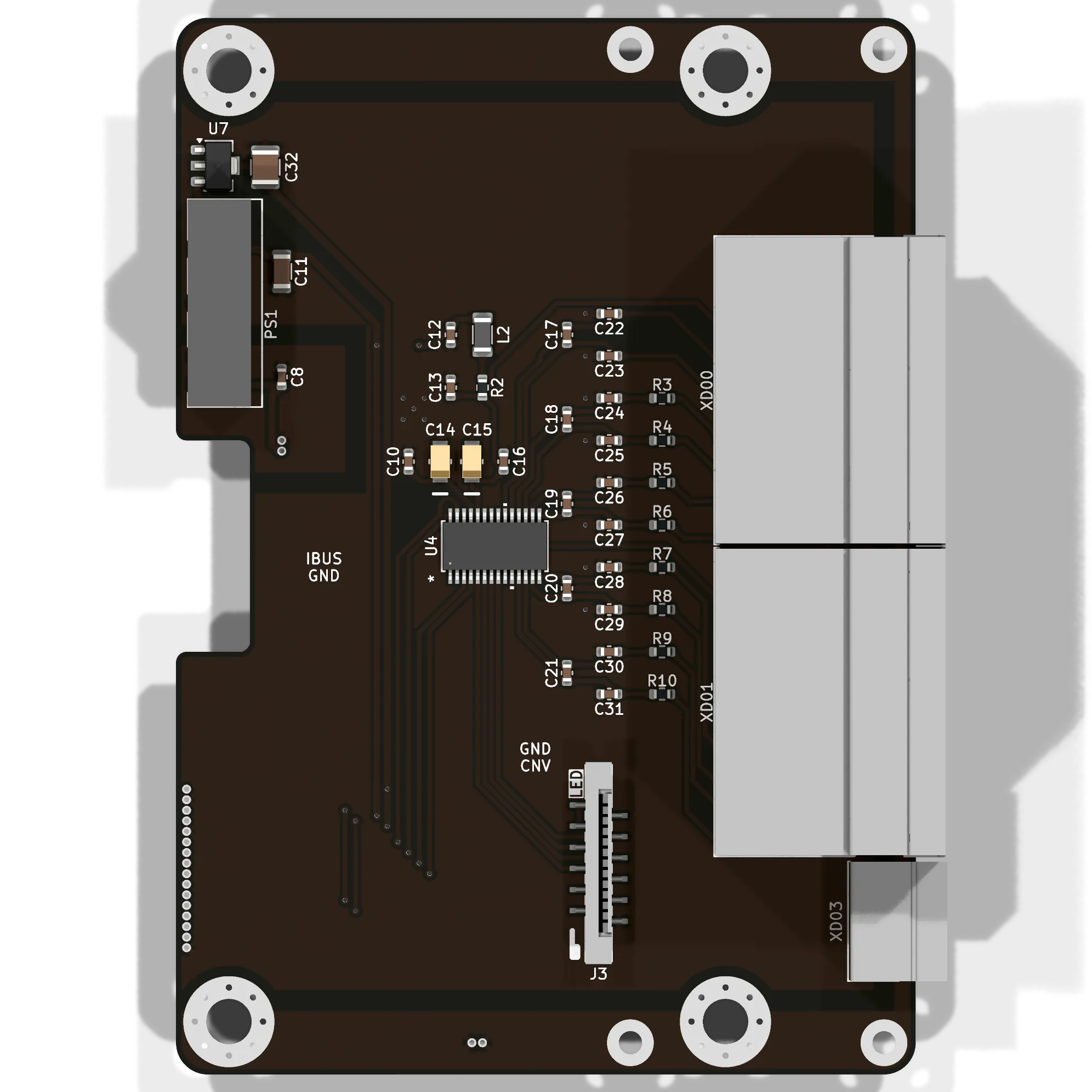

EK-IO-AIW

4-канальный модуль измерения тензодатчиков.

Основные характеристики:

• 4 канала подключения тензодатчиков
• К разным каналам возможно подключение тензодатчиков с разными характеристиками
• Нет необходимости в использовании балансировочной коробки
• Разрешение до 24 бит
• Встроенная фильтрация сигналов
• Скорость опроса до 4.8 кГц
• Передача данных через гальванически изолированный CAN-интерфейс

Область применения:

• Измерение веса с помощью тензодатчиков
• Измерение веса подачи материала в дозаторах
• Контроль веса бункеров, силосов
• Измерение силы сжатия и растяжения
• Контроль натяжения (трос, лента)

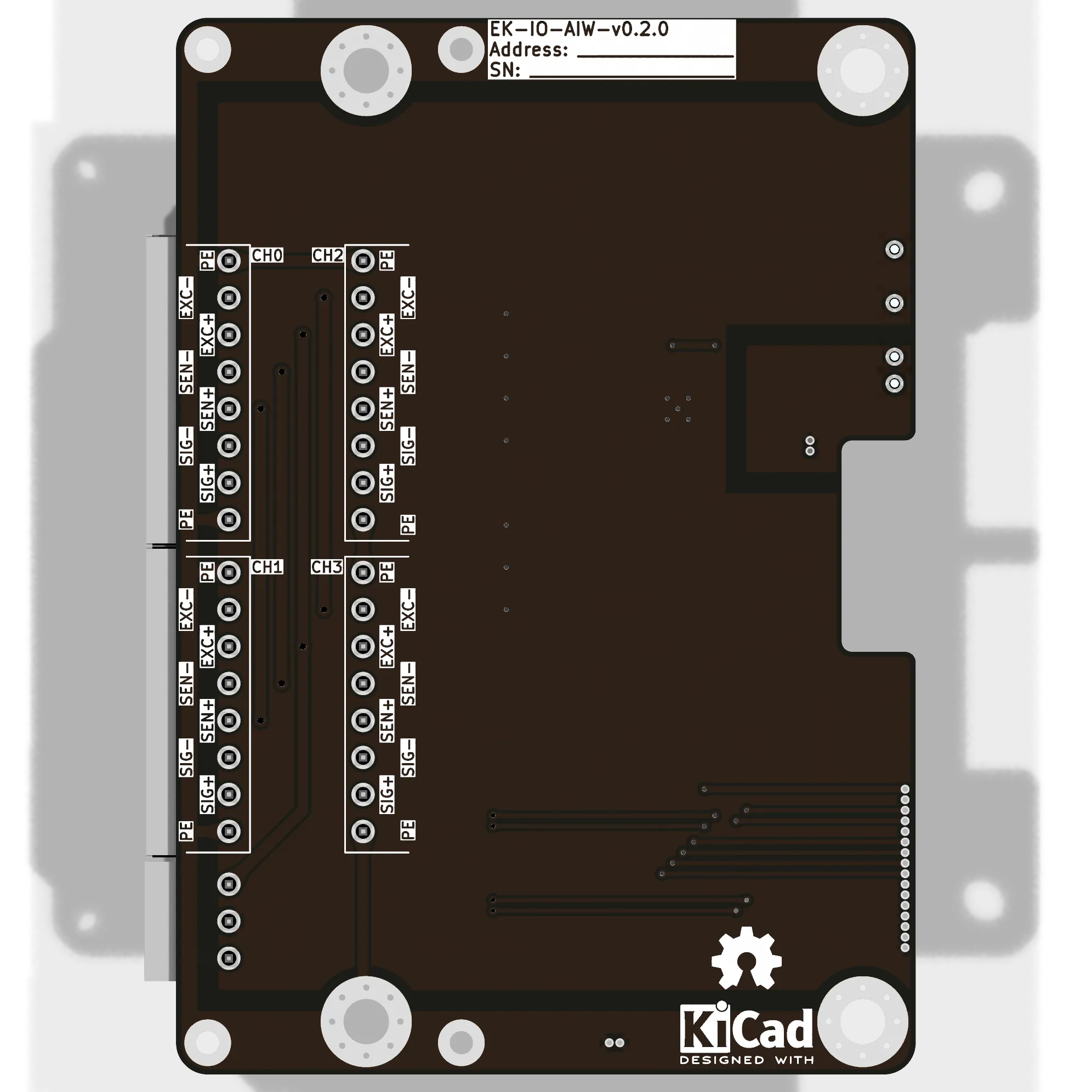

При подключении 4-проводных тензодатчиков необходимо поставить перемычки EXC+, SEN+ и EXC-, SEN-.

Заданная конфигурация: Скопировано

Стоимость: $

Скачать 3D STEP

EK-MC-ESP32C3 - плата с микроконтроллером ESP32-C3 для управления работой модуля. Выполняет следующие функции:

• конфигурирует АЦП AD7193 по протоколу SPI
• последовательно переключает каналы АЦП AD7193 и считывает данные
• передаёт данные измерения через шину CAN

Распиновка микроконтроллера ESP32-C3:

• SPI
  • MOSI - GPIO 1
  • MISO - GPIO 0
  • SCK - GPIO 3
  • CS - GPIO 2

В качестве АЦП используется чип AD7193 компании Analog Devices.

0x000 Периодически рассылается контроллером

Название: EK_watchdog

Идентификатор: 0x000

Длина: 0 байт

	Начальный бит	Размер, бит	Масштаб	Смещение	Минимум	Максимум	Ед. измерения

0x032 Статус модуля

Название: EK_IO_AIW_module_status

Идентификатор: 0x032

Длина: 2 байт

	Начальный бит	Размер, бит	Масштаб	Смещение	Минимум	Максимум	Ед. измерения
module_address Адрес модуля	0	4	1	0	0	15
temperature Температура AD7193	4	11	0.1	-50	-50	150	℃

0x033 Показания отдельного канала

Название: EK_IO_AIW_channel_status

Идентификатор: 0x033

Длина: 4 байт

	Начальный бит	Размер, бит	Масштаб	Смещение	Минимум	Максимум	Ед. измерения
module_address Адрес модуля	0	4	1	0	0	15
channel_number Номер канала	4	4	1	0	0	15
value	8	24	0.000001	-1	-1	1
