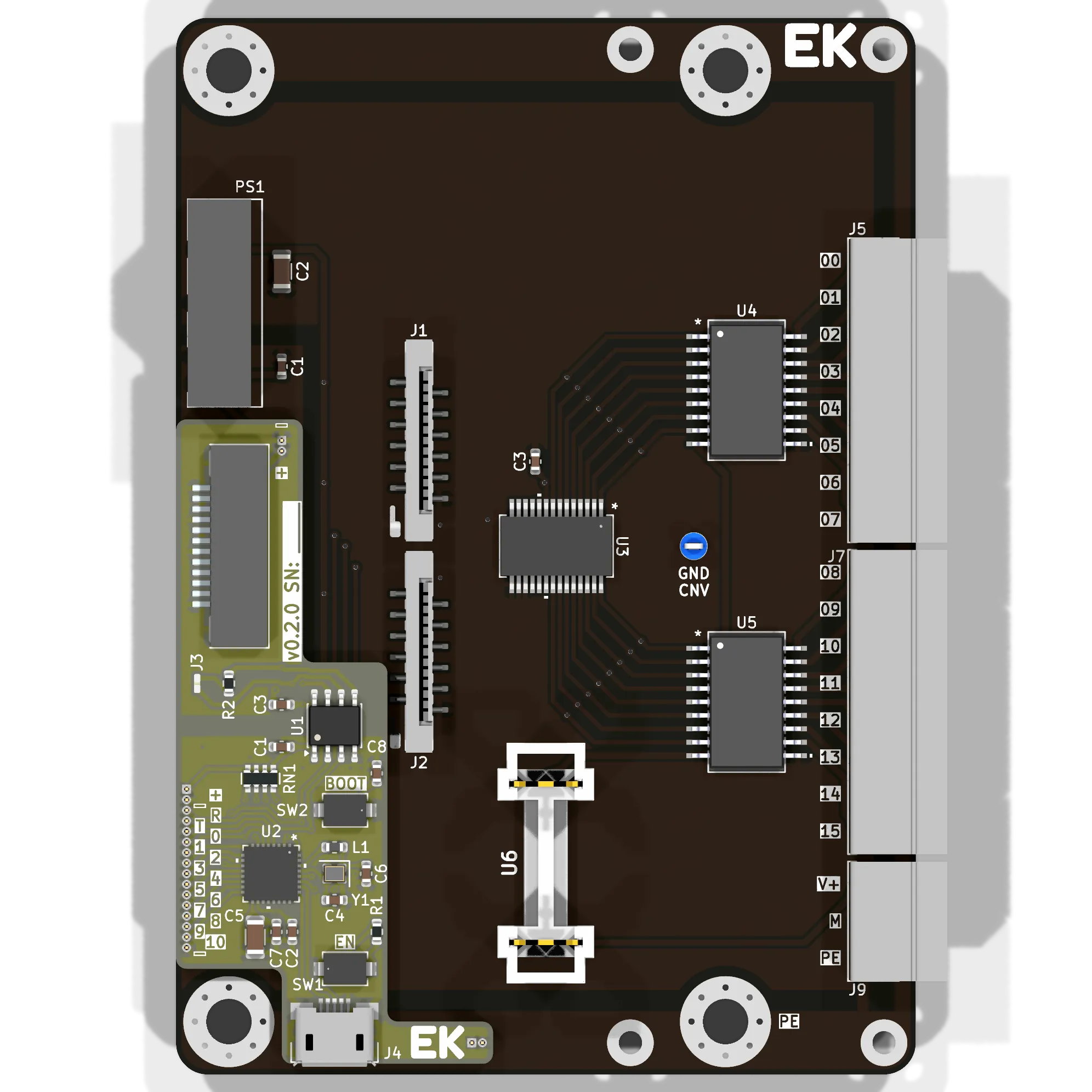

EKIO-DQx16

Модуль для управления 16 дискретными транзисторными выходами.

Основные характеристики:

• 16 каналов
• Постоянное напряжение от 2 до 50 В
• Ток до 200 мА на канал
• Управление через гальванически изолированный CAN-интерфейс

Область применения:

• Управление электроаппаратурой через промежуточные реле (контакторы, блоки питания)
• Управление светосигнальной аппаратурой (индикаторы, сигнальные лампы, сирены)
• Формирование дискретных сигналов управления для внешних устройств автоматики (контроллеры, частотные приводы)

Напряжение на выходах определяется внешним источником питания.

Для индикации состояния выходов подключается модуль EKLD-18.

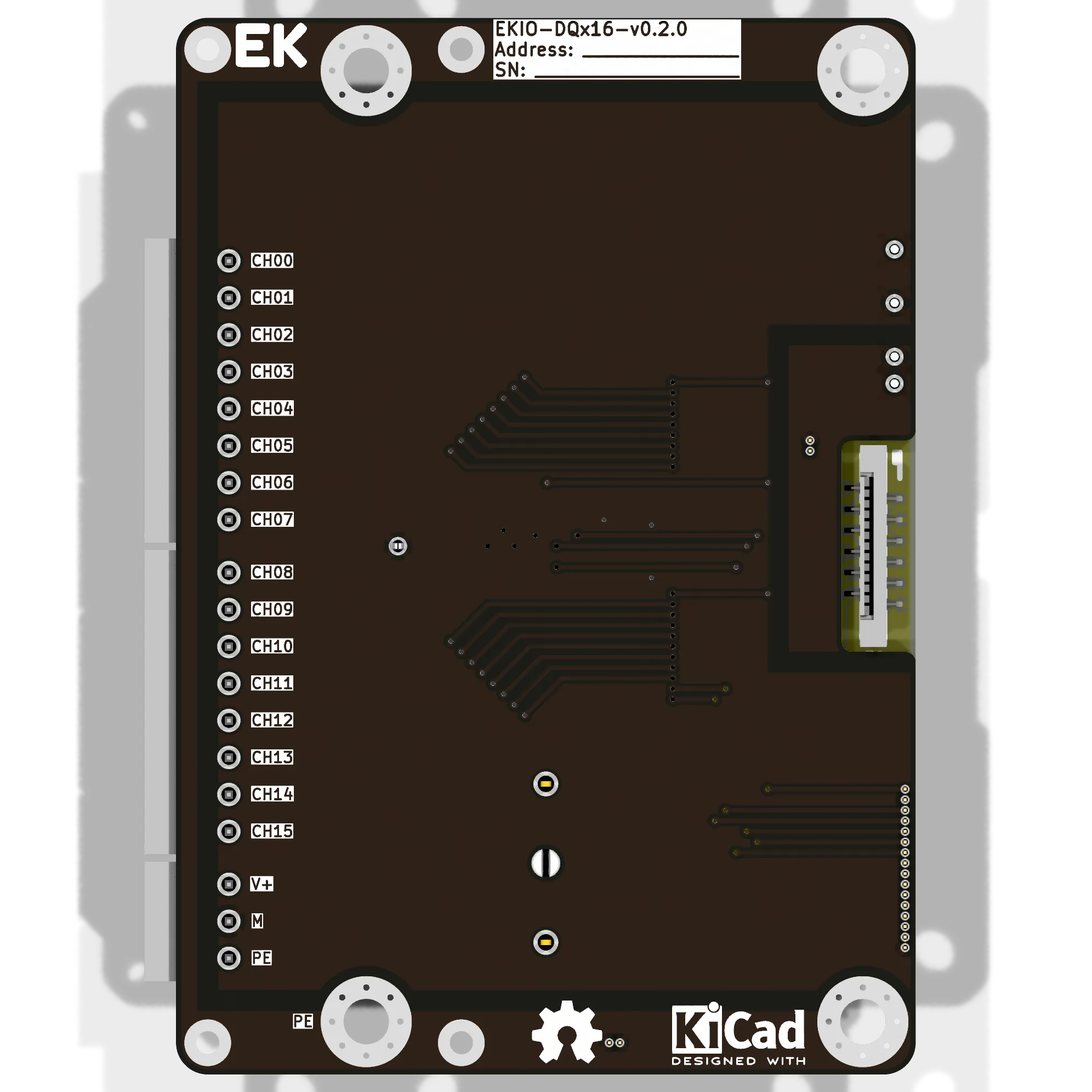

Напряжение на выходах CH00 - CH15 соответствует напряжению источника питания, подключенного к коннектору X2.

Заданная конфигурация: Скопировано

Стоимость: $

Скачать 3D STEP

Модуль управляется по протоколу I²C из шины IBus. Для обеспечения гальванической изоляции используется I²C-изолятор CA-IS3021.

GPIO расширитель MCP23017 получает команды по шине I²C и управляет выходами.

Сигналы с GPIO расширителя поступают на транзисторную сборку TBD62783.

TBD62783 даташит	Скачать	Ссылка
MCP23017 даташит	Скачать	Ссылка
