EKCP-RP
Модуль контроллера на базе одноплатника Raspberry Pi.
На плате есть отверстия для закрепления как полноценной Raspberry Pi, так и укороченной Raspberry Pi Zero. Также можно использовать все возможные клоны, совместимые по 40-пиновому коннектору и креплению.
Ссылки на некоторые совместимые одноплатники:
- Raspberry Pi 5 (https://www.raspberrypi.com/products/raspberry-pi-5/)
- Raspberry Pi Zero W (https://www.raspberrypi.com/products/raspberry-pi-zero-2-w/)
- Luckfox Lyra (https://www.luckfox.com/Luckfox-Lyra-Pi)
- Repka Pi (https://repka-pi.ru)
- Banana Pi (https://banana-pi.org)
- Orange Pi (http://www.orangepi.org/index.html)
- Radxa (https://radxa.com)
Необходимо правильно настроить функцию пинов на используемом одноплатнике.
Для связи между модулями используется шина CAN 2.0. В некоторых одноплатниках есть встроенный CAN-контроллер.
- Для моделей без встроенного CAN-контроллера (например, Raspberry Pi) на плате располагается внешний CAN-контроллер MCP2515, работающий через интерфейс SPI. Рядом с чипом расположен кварц с частотой 16 МГц, что позволяет передавать данные по шине CAN на скорости до 1 МБит/с.
- Для моделей со встроенным CAN-контроллером (например, Luckfox Lyra), можно установить перемычки.
CAN-контроллер подключается к шине через CAN-трансивер. В модуле используется изолированный трансивер CA-IS3050.
На модуле есть также один интерфейс RS-485. В качестве преобразователя UART / RS-485 используется чип CA-IS3098W. Чип обеспечивает гальваническую изоляцию шины RS-485 и остальной схемотехники модуля.
В модуле устанавливается чип часов реального времени (RTC) DS3231. Работа часов при отсутствии питания обеспечивается батарейкой формата CR1220.
В модуле есть чип Flash-памяти W25Q32JVSSIQ - 32 МБит, производитель Winbond. Файловую систему можно перевести в режим “только для чтения”. Это повышает ресурс карты памяти и защищает её от повреждений при потере питания. Для того, чтобы была возможность хранить изменяемые данные, можно использовать данную флеш память.

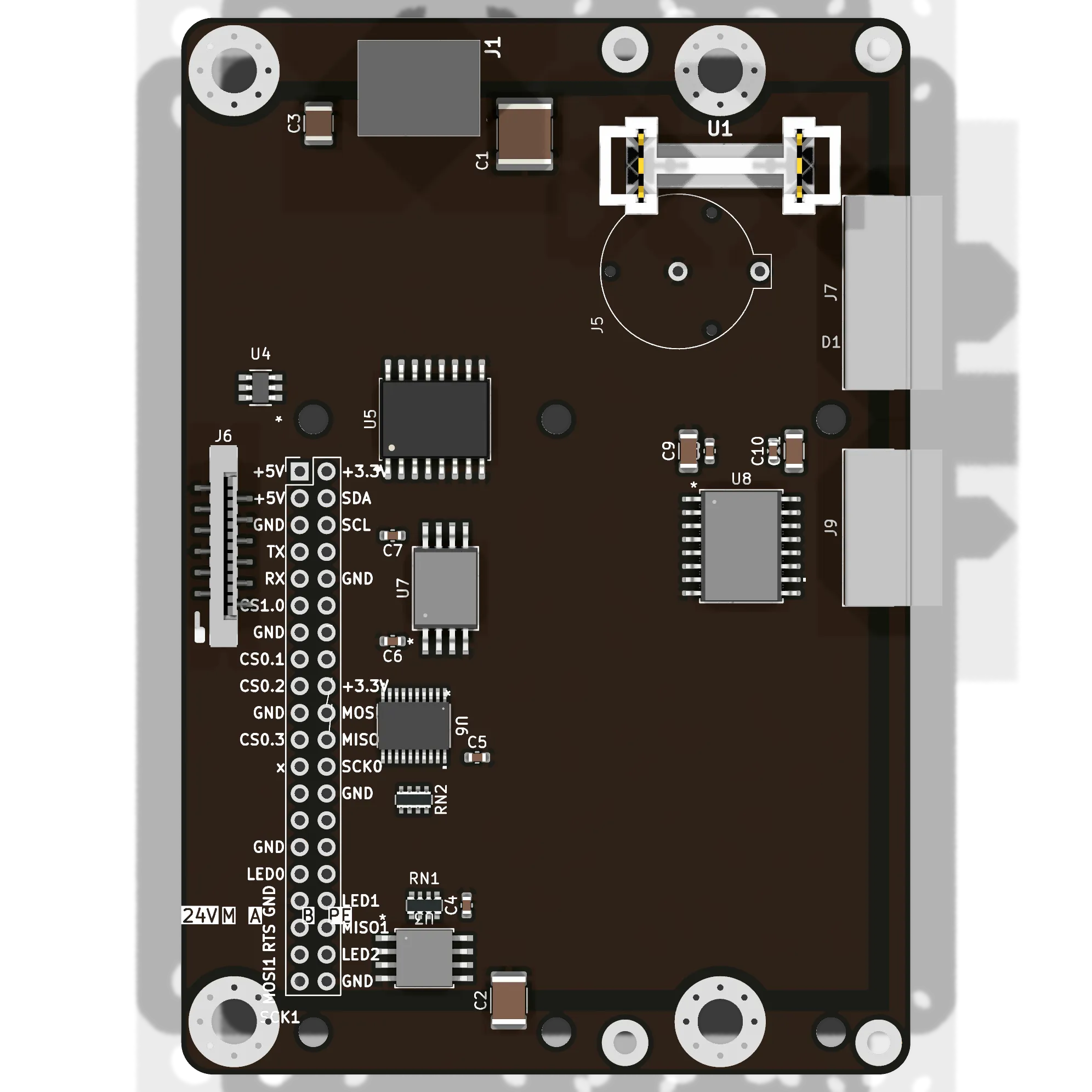

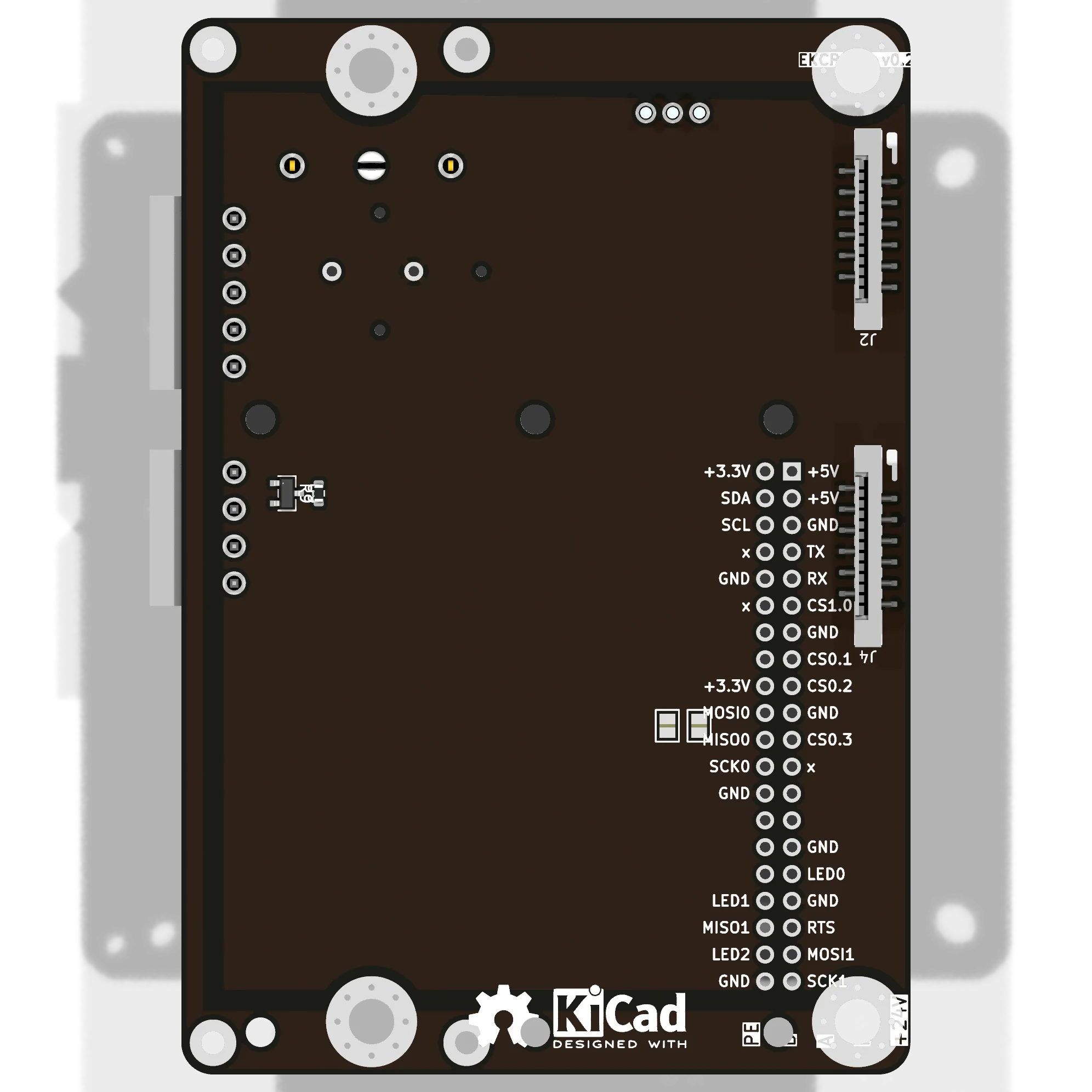

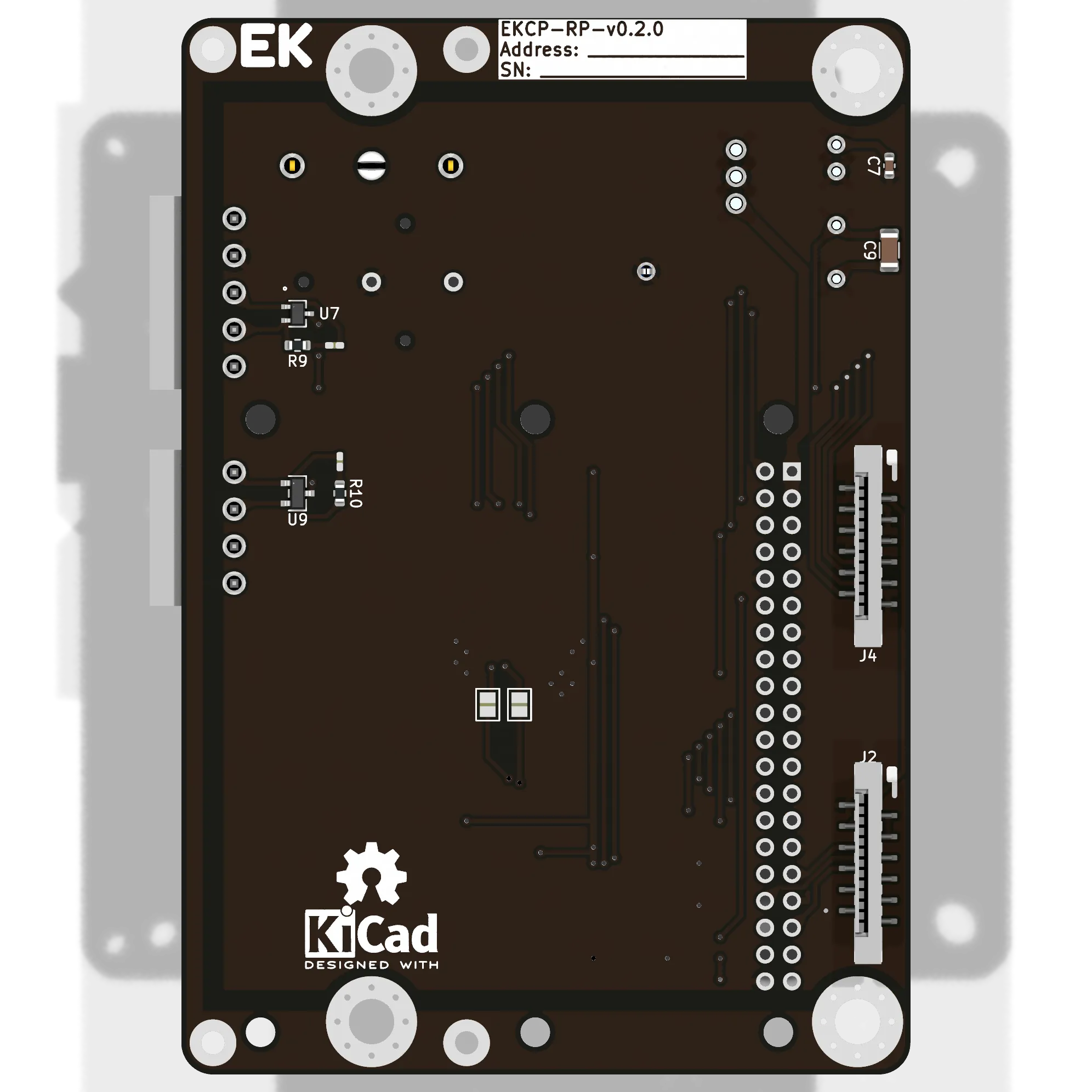

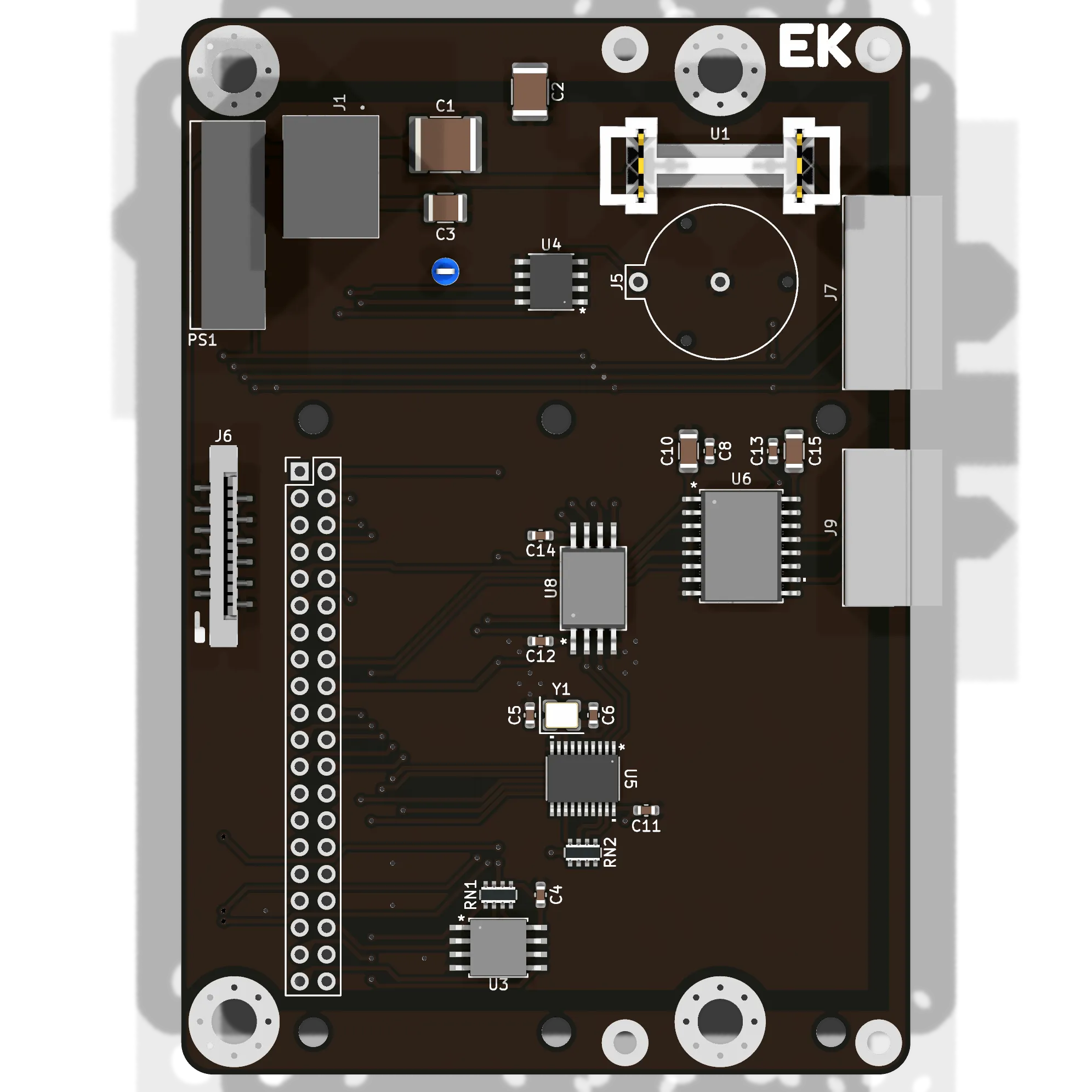

Внешний вид
Заголовок раздела «Внешний вид»
При установке одноплатника Raspberry Pi полного форм-фактора интерфейсы USB и Ethernet выходят за границу модуля. Также перекрывается одно отверстие M4 для крепления модуля.
При использовании форм-фактора Raspberry Pi Zero одноплатник не выходит за границы модуля.
| CA-IS3050 даташит | Скачать | Ссылка |
| CA-IS3098W даташит | ||
| DS3231 даташит | ||
| MCP2515 даташит | Скачать | Ссылка |
| W25Q32JVSSIQ даташит |
