EKIF-I2Cx8

Модуль для подключения периферийных устройств по интерфейсу I²C.

Основные характеристики:

  • 8 каналов интерфейса I²C, подключенных через мультиплексор
  • Напряжение питания: 3,3 В или 5 В, выбирается поканально
  • Передача данных через гальванически изолированный CAN-интерфейс

Область применения:

  • Создание шлюза передачи данных между шинами I²C и CAN
  • Интеграция интеллектуальных датчиков I²C в промышленную автоматику
  • Построение распределённой системы сбора данных с датчиков I²C
  • Передача данных с датчиков I²C на большие расстояния

Все каналы подключены через I²C-мультиплексор TCA9548A. К разным каналам можно подключать устройства с одинаковым адресом.

На модуле есть посадочные места для установки изолированных блоков питания 24В / 5В и 24 В / 3,3 В. Блок питания на 3,3 В устанавливается обязательно. Блок питания на 5 В устанавливается опционально - при необходимости запитать устройства от 5 В. Напряжение на каждом канале выбирается с помощью перемычек. Мультиплексор TCA9548A позволяет использовать разное напряжение на разных каналах.

Для индикации активности передачи подключается модуль EKLD-10. Светодиоды подключаются через P-канальные MOSFET к линиям SDA и загораются при активной передаче (когда линия SDA подтянута к земле).

ModuleChannel 0Channel 1L+MSCLSDAPEXG00L+MSCLSDAPEL+MPEDeviceL+GNDSCLSDAL+MSCLSDAPEXG05L+MSCLSDAPEL+MSCLSDAPEL+MSCLSDAPEL+MSCLSDAPEL+MSCLSDAPEXD00XG04XG01XG02XG06XG03XG07XG08XD01XD02XD03XD04Channel 3Channel 4Channel 5Channel 6Channel 7Channel 2

Таблица с перечнем коннекторов:

КоннекторОписание
XG00Канал 0
XG01Канал 1
XG02Канал 2
XG03Канал 3
XG04Канал 4
XG05Канал 5
XG06Канал 6
XG07Канал 7
XG08Выходное питание

К модулю не надо подключать внешнее питание. Клемма L+ - это выходное питание с внутреннего блока питания.

Заданная конфигурация: Скопировано

Стоимость: $

1. Канал CH0

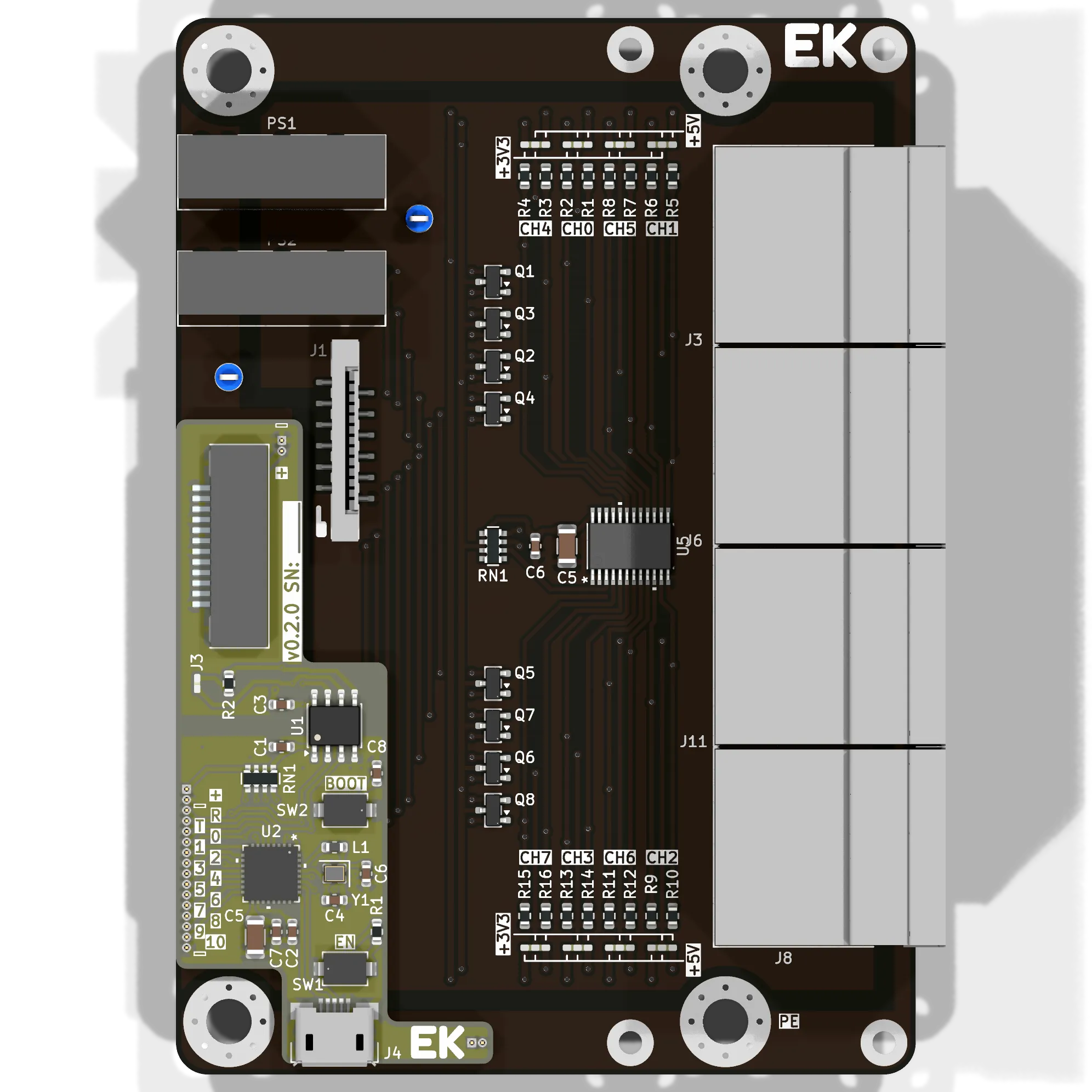

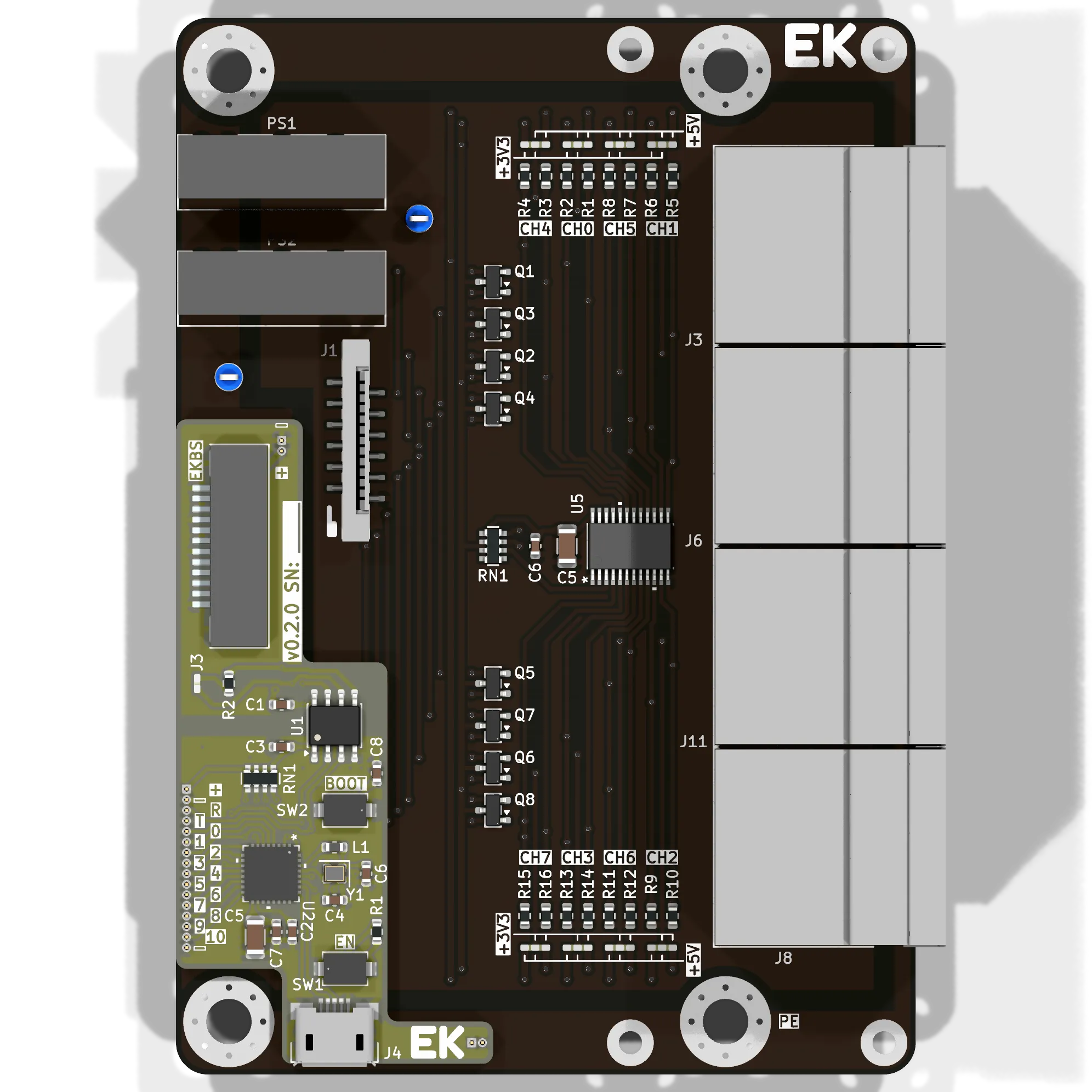

EKIF-I2Cx8 - вид сверху

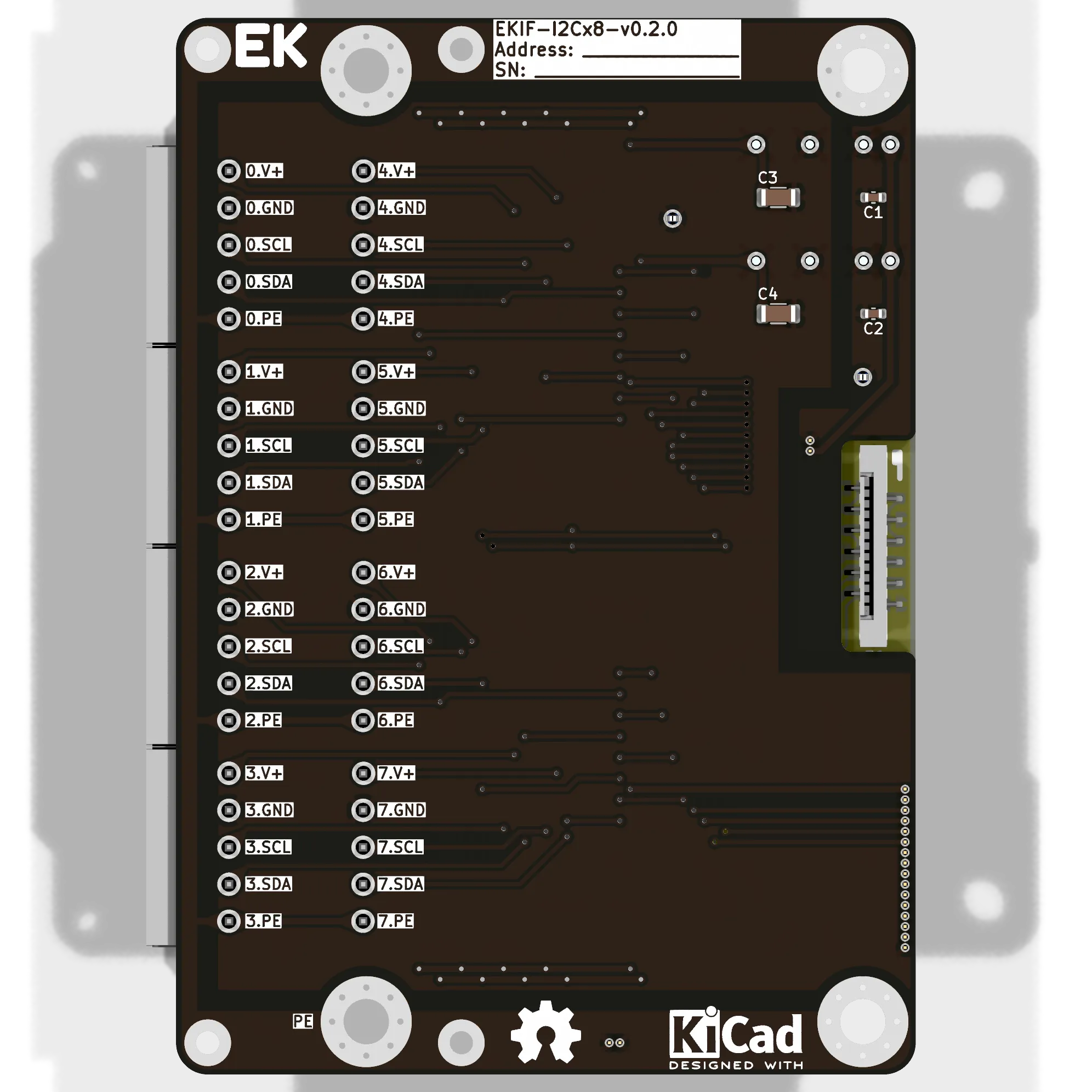

EKIF-I2Cx8 - вид снизу
Скачать 3D STEP IBusTCA9548ACA-IS3021B240x5V DCor3.3V DC24V DCCH00SD1/SC1SD2/SC2SD4/SC4SD5/SC5SD3/SC3CH01CH02CH03CH04CH05CH06CH07I2CI2CISOSD6/SC6SD0/SC0SD7/SC7

Питание подключаемых устройств осуществляется через изолированный блок питания B2405 или B2403 мощностью от 1 до 3 Вт.

Шина I²C гальванически изолирована от шины IBus с помощью I²C-изолятора CA-IS3021. Рабочее напряжение логики на разных сторонах изолятора может быть разным (как 3,3 В, так и 5 В). Поэтому к данному модулю можно подключать периферийные устройства с работой от 5 В, даже несмотря на то, что модули контроллеров работают с логикой 3,3 В.

Отдельные каналы подключены через I²C-мультиплексор TCA9548A. Поэтому к разным каналам можно подключать устройства с одинаковым адресом I²C.

Пины A0, A1, A2 чипа TCA9548A подключены к земле. Адрес по шине I²C - 0x70.

Нумерация каналов чипа TCA9548A не совпадает с нумерацией каналов на модуле - в приоритетах разводки платы было использование 2 слоев с минимум переходных отверстий.

При использовании контроллера, работающего на ОС Linux, можно проверить работу модуля из консоли.

В примере принято:

  • адрес чипа TCA9548A 0x70
  • устройство Linux /dev/i2c-0
Окно терминала
# Проверить доступность
i2cdetect -y 0
# Открыть каналы TCA9548A с 0 по 7
i2ctransfer -y 0 w1@0x70 0x01
i2ctransfer -y 0 w1@0x70 0x02
i2ctransfer -y 0 w1@0x70 0x04
i2ctransfer -y 0 w1@0x70 0x08
i2ctransfer -y 0 w1@0x70 0x10
i2ctransfer -y 0 w1@0x70 0x20
i2ctransfer -y 0 w1@0x70 0x40
i2ctransfer -y 0 w1@0x70 0x80
# Открыть все каналы
i2ctransfer -y 0 w1@0x70 0xFF
# Закрыть все каналы
i2ctransfer -y 0 w1@0x70 0x00
TCA9548A даташитСкачатьСсылка
