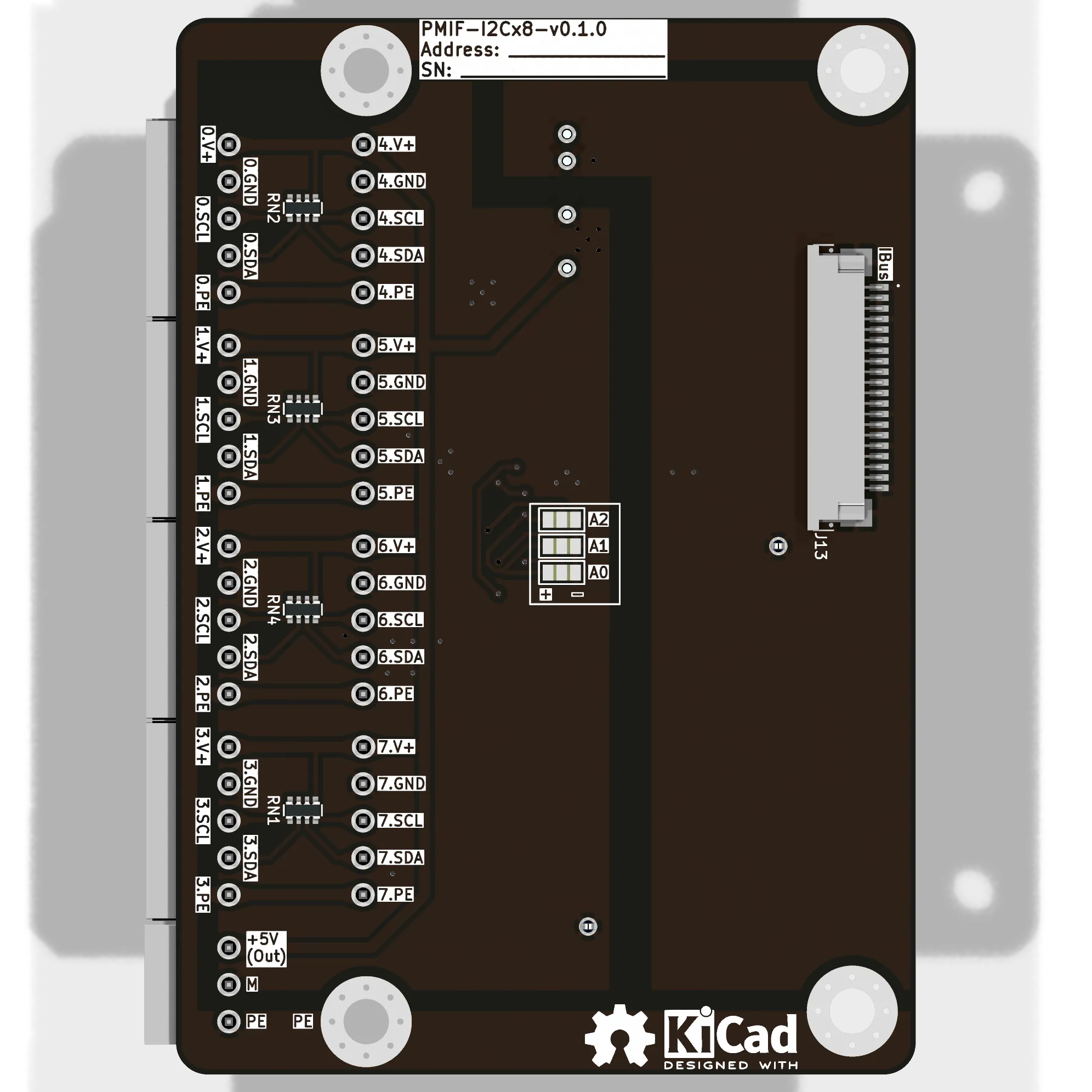

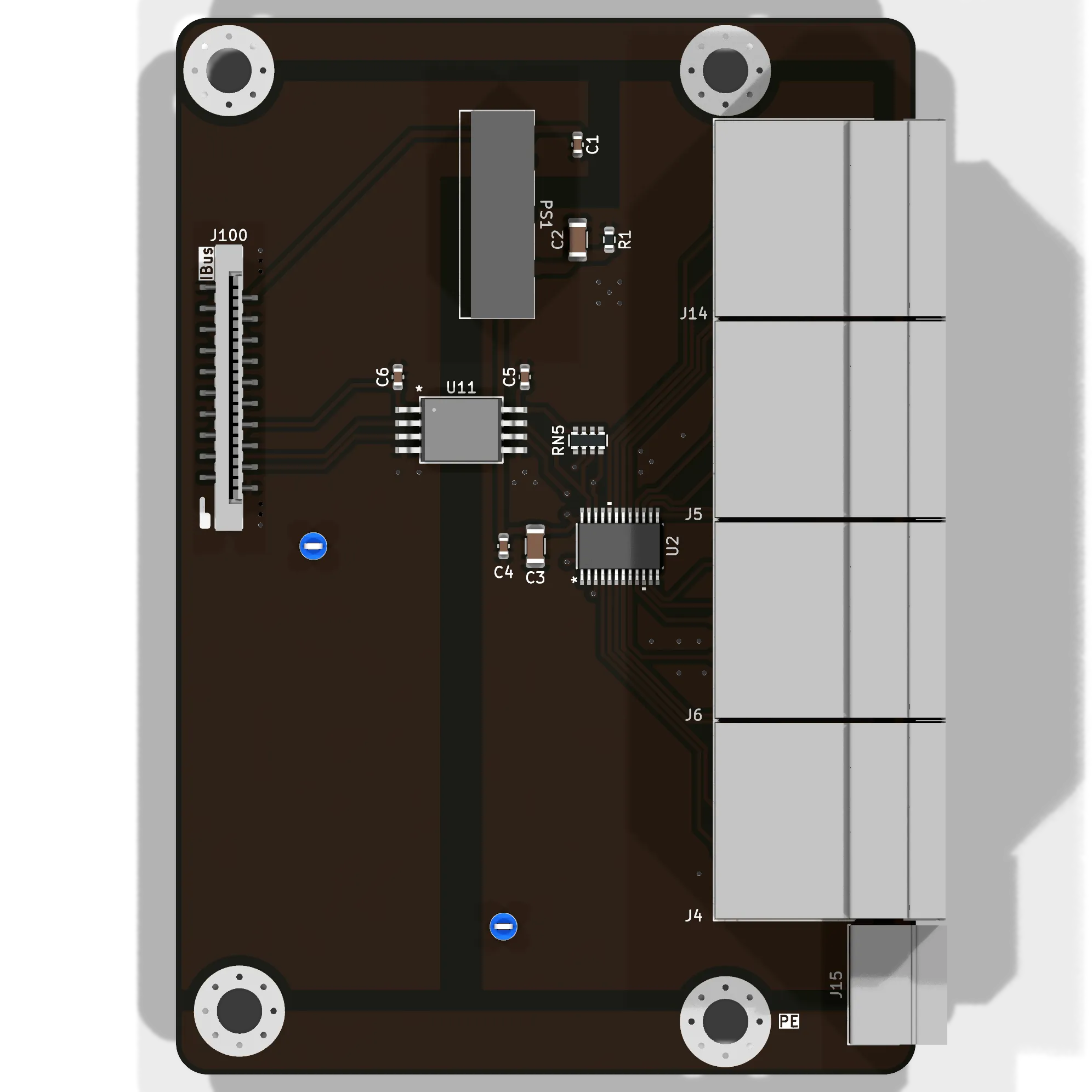

PMIF-I2Cx8

Модуль для подключения периферийных устройств по интерфейсу I²C.

Все каналы подключены через I²C-мультиплексор TCA9548A ¹, что позволяет подключать к разным каналам периферию с одинаковым адресом.

Все устройства гальванически изолированы от шины IBus с помощью I²C-изолятора CA-IS3021 ².

Подключённые устройства можно запитывать как 5В, так и 3.3В. Напряжение питания одинаковое для всех каналов.

Таблица с перечнем коннекторов:

К модулю не надо подключать внешнее питание. Клемма L+ - это выходное питание с внутреннего блока питания.

Адрес чипа TCA9548A задаётся тремя пинами A0, A1, A2. Пины могут быть подтянуты к питанию или к земле. В зависимости от этого можно задать один из восьми возможных адресов.

Заданная конфигурация: Скопировано

Стоимость: $

Скачать 3D STEP

Питание подключаемых устройств осуществляется через изолированный блок питания B2405 или B2403 мощностью от 1 до 3 Вт.

Шина I²C гальванически изолирована от шины IBus с помощью I²C-изолятора CA-IS3021 ². Рабочее напряжение логики на разных сторонах изолятора может быть разным (как 3,3 В, так и 5 В). Поэтому к данному модулю можно подключать периферийные устройства с работой от 5 В, даже несмотря на то, что модули контроллеров работают с логикой 3,3 В.

Отдельные каналы подключены через I²C-мультиплексор TCA9548A ¹. Поэтому к разным каналам можно подключать устройства с одинаковым адресом I²C.

Нумерация каналов чипа TCA9548A не совпадает с нумерацией каналов на модуле - в приоритетах разводки платы было использование 2 слоев с минимум переходных отверстий.

При использовании контроллера, работающего на ОС Linux, можно проверить работу модуля из консоли.

В примере принято:

• адрес чипа TCA9548A 0x70
• устройство Linux /dev/i2c-0

# Проверить доступность
i2cdetect -y 0

# Открыть каналы TCA9548A с 0 по 7
i2ctransfer -y 0 w1@0x70 0x01
i2ctransfer -y 0 w1@0x70 0x02
i2ctransfer -y 0 w1@0x70 0x04
i2ctransfer -y 0 w1@0x70 0x08
i2ctransfer -y 0 w1@0x70 0x10
i2ctransfer -y 0 w1@0x70 0x20
i2ctransfer -y 0 w1@0x70 0x40
i2ctransfer -y 0 w1@0x70 0x80

# Открыть все каналы
i2ctransfer -y 0 w1@0x70 0xFF

# Закрыть все каналы
i2ctransfer -y 0 w1@0x70 0x00
