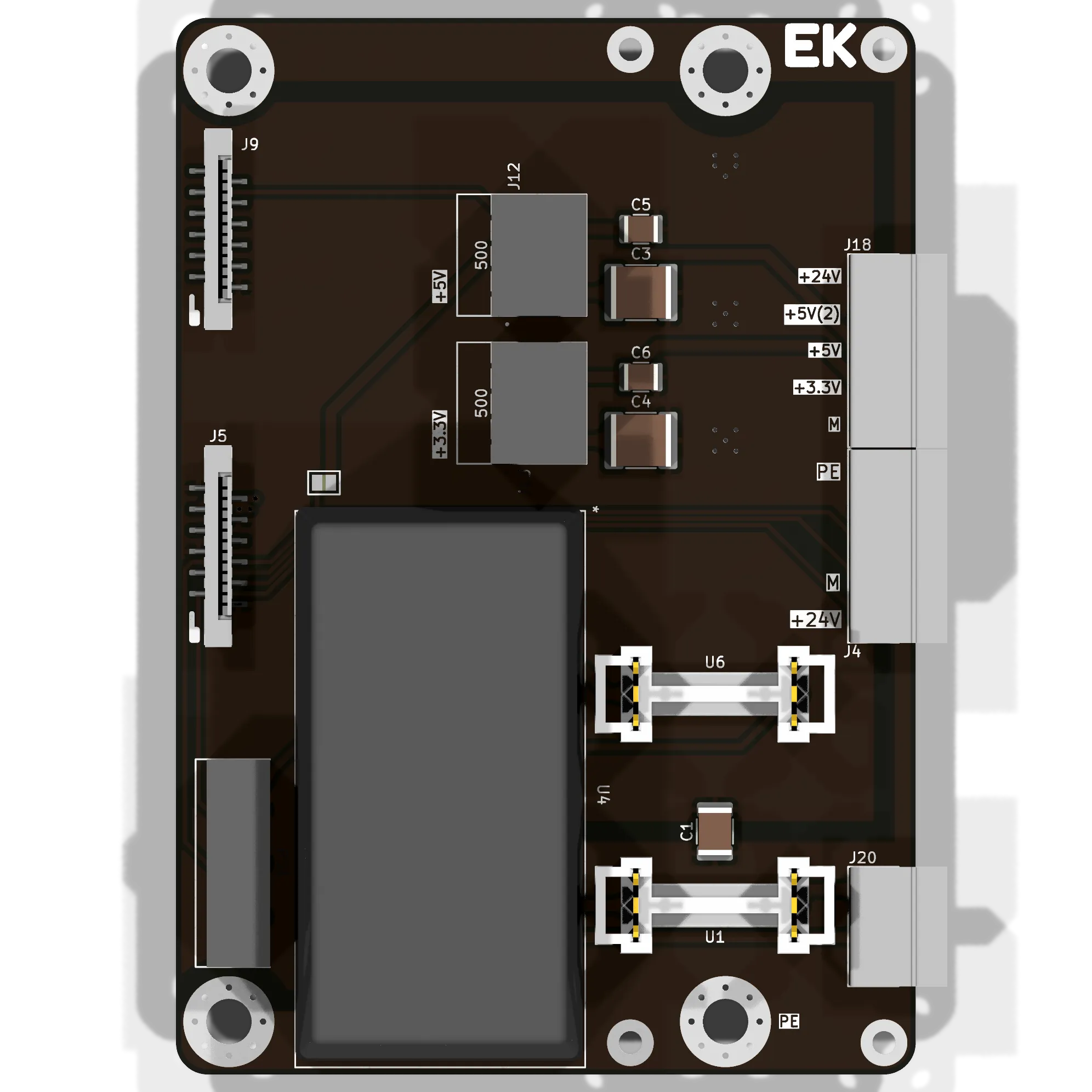

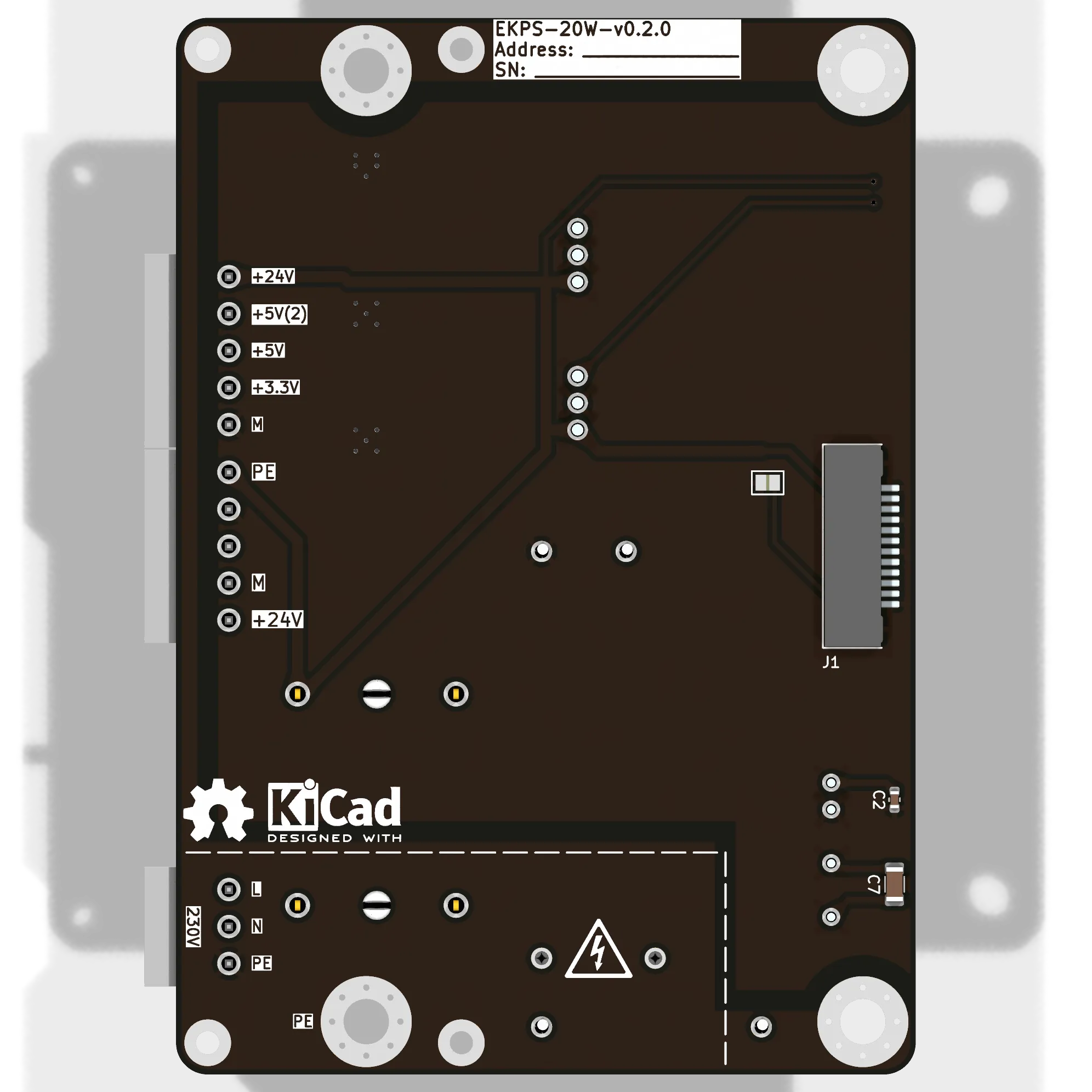

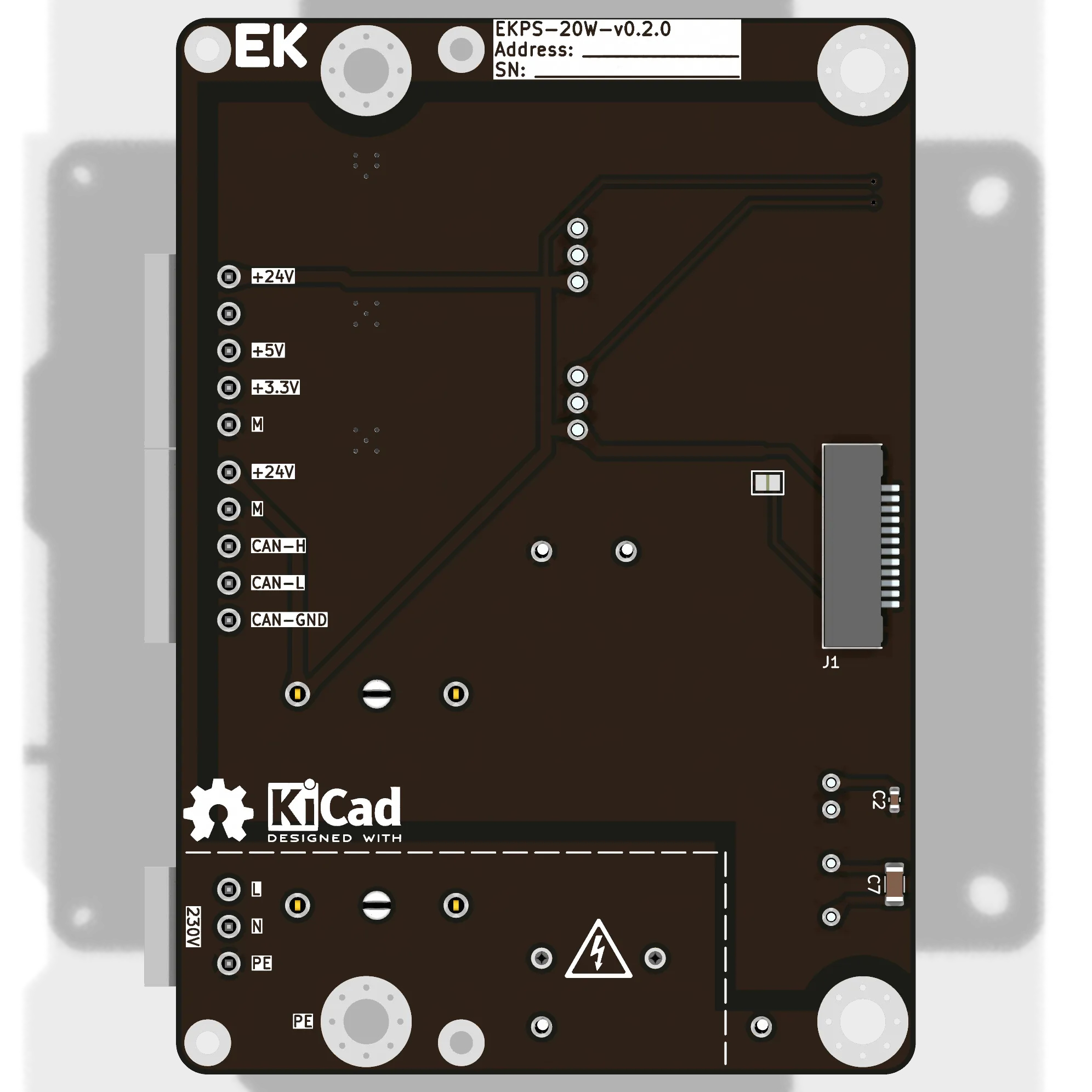

EKPS-20W

Модуль блока питания 20 Вт, AC230 В.

Основные характеристики:

• Входное напряжение AC 230 В, выходное DC 24 В
• Мощность от 5 до 20 Вт
• Питание CAN-трансиверов, подключённых к межмодульной шине EKBS, от изолированного DC/DC преобразователем с выходом 5 В
• Дополнительный DC/DC преобразователь с выходом 5 В, мощностью от 2,5 до 10 Вт
• Дополнительный DC/DC преобразователь с выходом 3,3 В, мощностью от 1,65 до 6,6 Вт

Область применения:

• Питание сборки модулей от сети переменного напряжения 230 В
• Питание внешних датчиков от напряжение 5 В и/или 3,3 В

В модуле могут использоваться следующие блоки питания AC230/DC24 от производителя Meanwell:

• IRM-5-24 - мощность 5 Вт
• IRM-10-24 - мощность 10 Вт
• IRM-15-24 - мощность 15 Вт
• IRM-20-24 - мощность 20 Вт

Также возможна установка блоков питания от других производителей, при условии идентичного посадочного места на печатную плату.

Для индикации состояния блоков питания подключается модуль EKLD-10.
