PMIO-AIWx4

Модуль для подключения 4 тензодатчиков.

Используется АЦП AD7193 ¹. Датчики подключаются на независимые каналы АЦП.

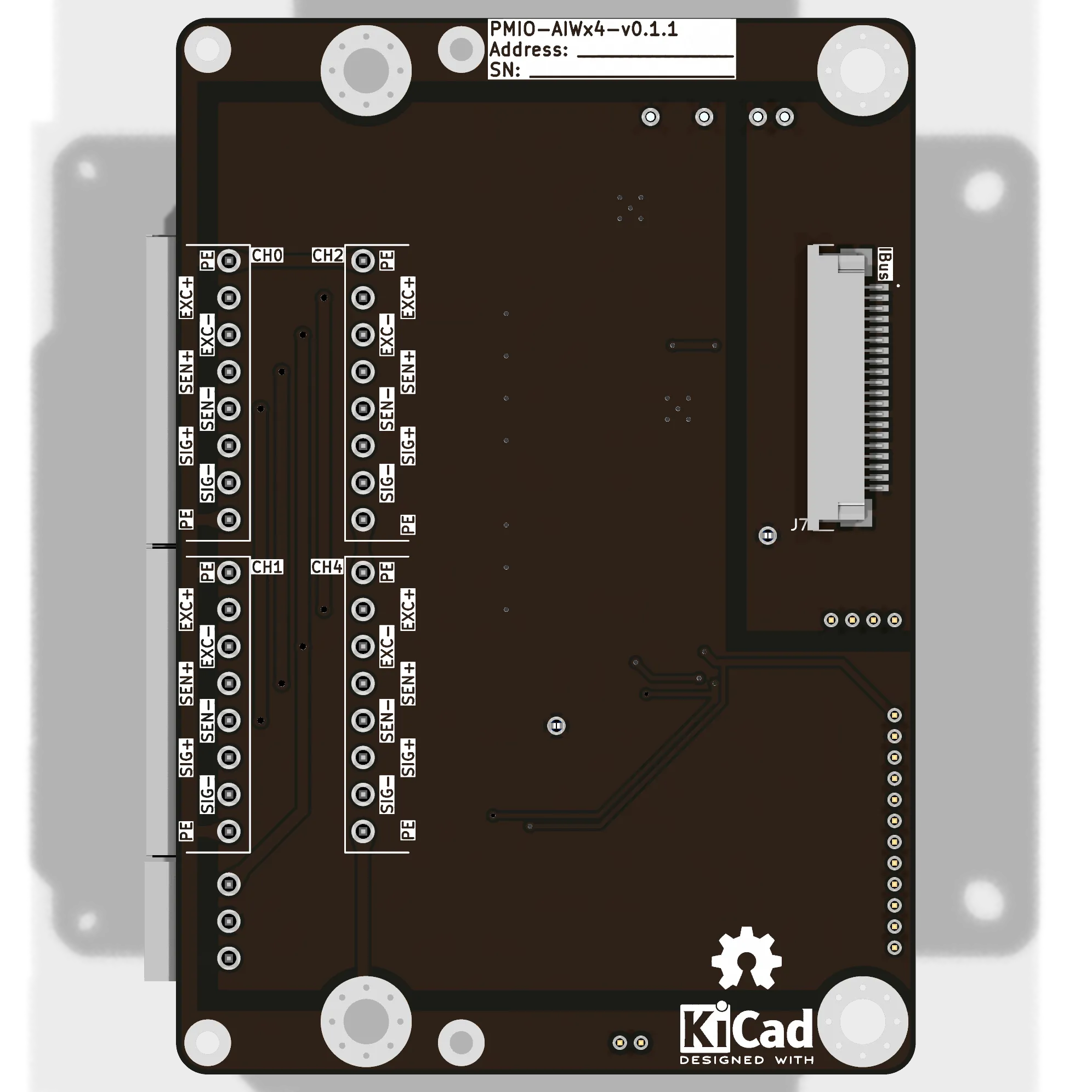

При подключении 4-проводных тензодатчиков необходимо поставить перемычки EXC+, SEN+ и EXC-, SEN-.

Заданная конфигурация: Скопировано

Стоимость: $

Скачать 3D STEP

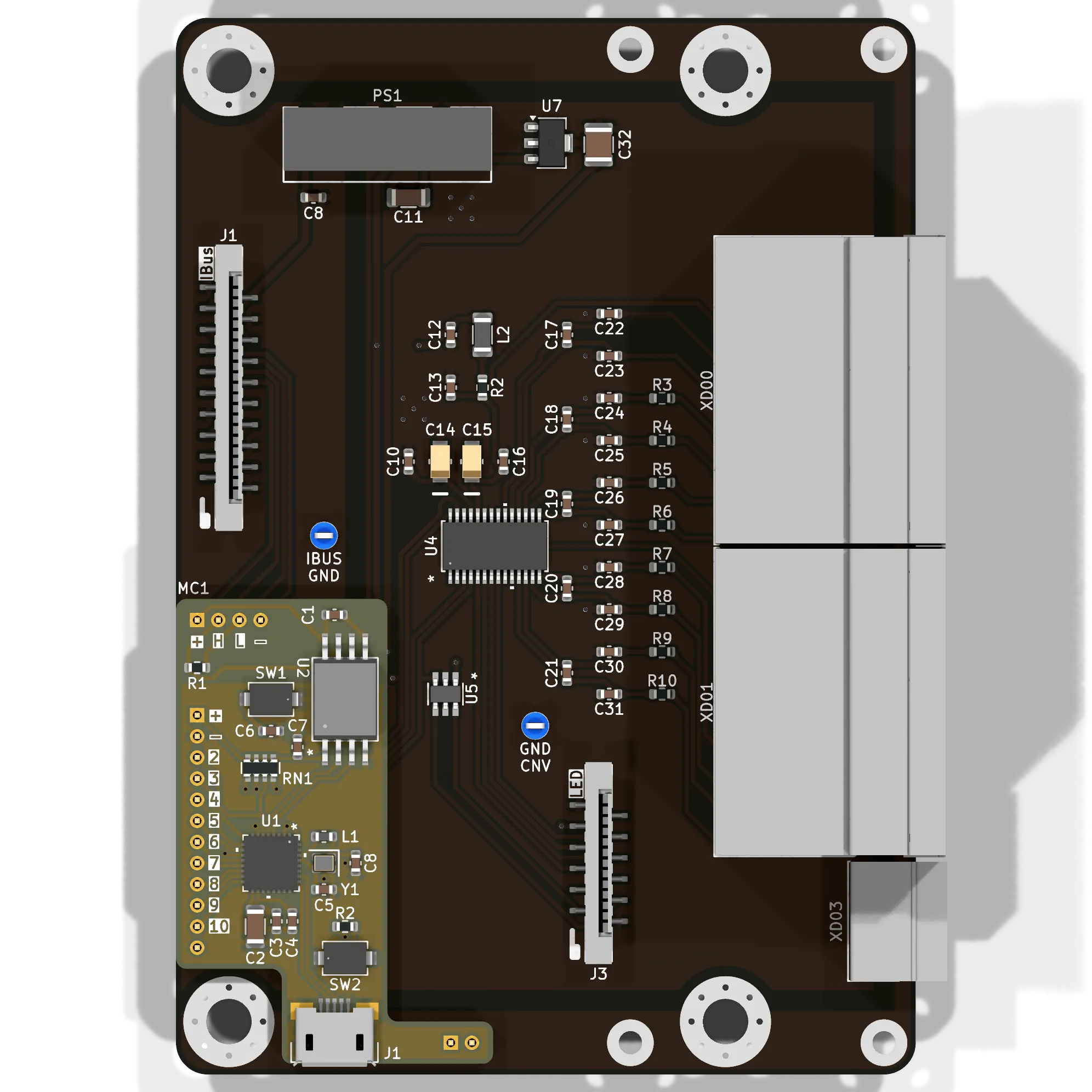

На плате установлен микроконтроллер ESP32-C3 ², который опрашивает АЦП по интерфейсу SPI и отправляет данные во внутреннюю шину IBus через CAN-шину.

Распиновка микроконтроллера ESP32-C3:

• SPI
  • MOSI - GPIO 3
  • MISO - GPIO 4
  • SCK - GPIO 1
  • CS - GPIO 0
• CAN:
  • RX - GPIO 1
  • TX - GPIO 0

ESP32-C3 передаёт данные на CAN-шину через CAN-трансивер CA-IS3050 ³.

Footnotes

Заголовок раздела «Footnotes»

1. AD7193 - https://www.analog.com/en/products/ad7193.html ↩

2. ESP32-C3 - https://www.espressif.com/en/products/socs/esp32-c3 ↩

3. CA-IS3050 - https://e.chipanalog.com/products/interface/isolated/ic ↩
