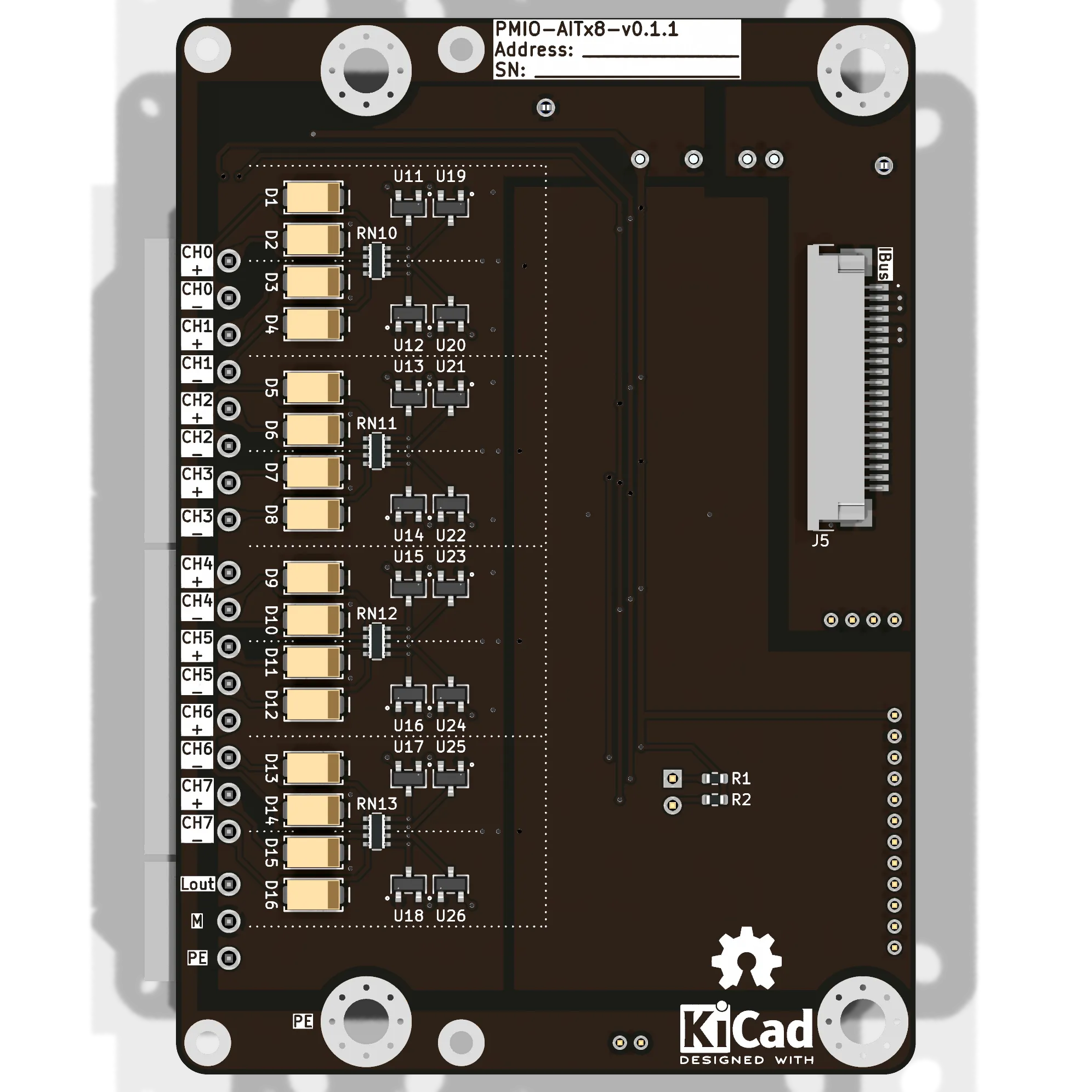

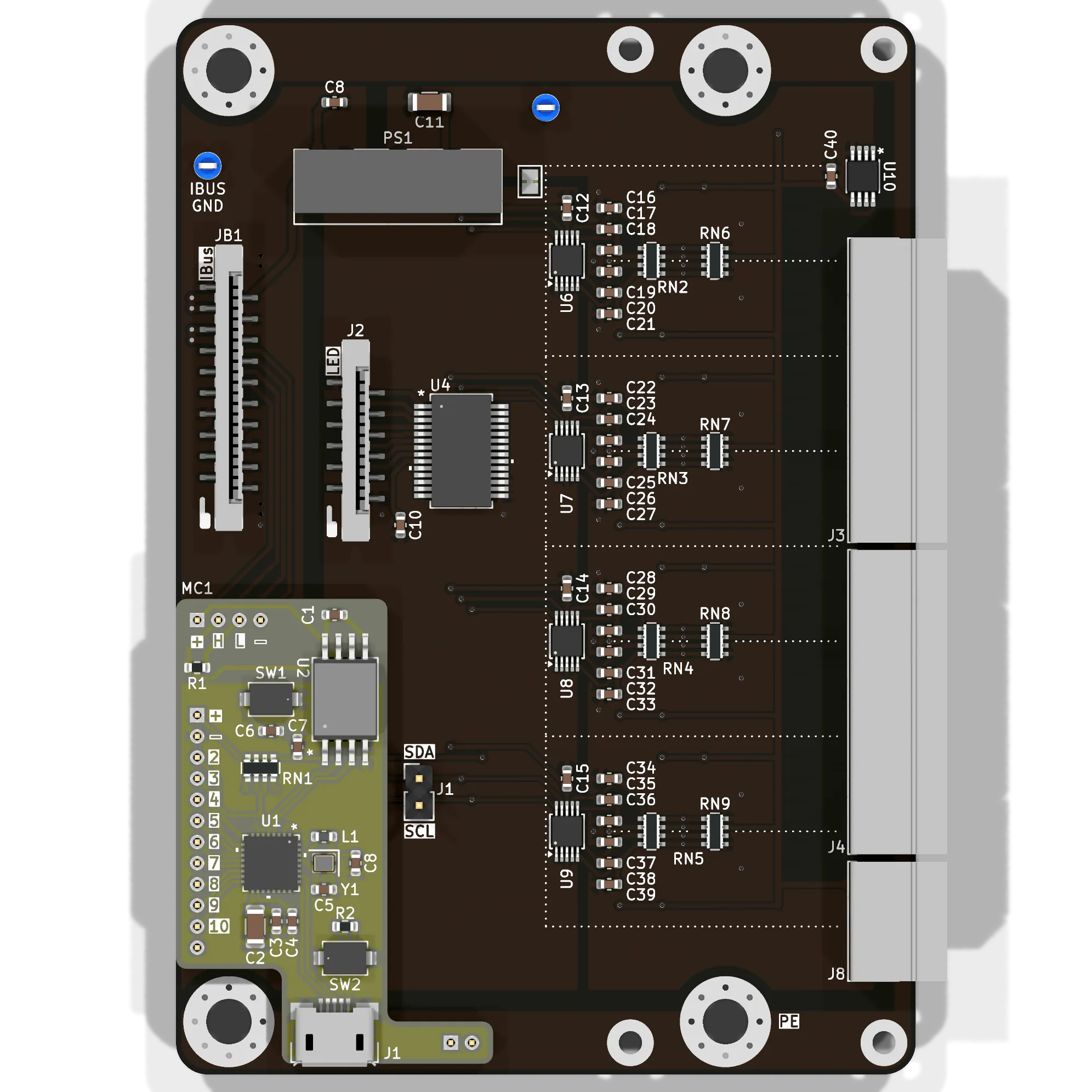

PMIO-AITx8

Модуль для подключения 8 термопар.

К модулю не нужно подключать внешнее питание. Через клеммник XD02 выводится питание 3.3В от внутреннего источника.

Заданная конфигурация: Скопировано

Стоимость: $

Скачать 3D STEP

В качестве АЦП используется микросхема ADS1115. Используется дифференциальное подключение, к одному чипу ADS1115 можно подключить 2 канала измерения термопар.

ADS1115 управляются по шине I²C. Адреса чипов - 0x48, 0x49, 0x4A и 0x4B.

На плате есть разъём для подключения модуля светодиодов EKLD-10. Для управления состоянием светодиодов используется GPIO-расширитель MCP23017. Адрес на шине I²C - 0x20.

Для компенсации температуры холодного спая на плате установлен датчик температуры TMP75. Адрес датчика на шине I²C - 0x4C.

Для управления всеми чипами используется микроконтроллер ESP32-C3. Микроконтроллер:

• опрашивает АЦП ADS1115 по шине I²C
• опрашивает датчик температуры холодного спая
• определяет по таблицам из стандарта МЭК 60584 значение температур по каналам
• устанавливает состояние светодиодов на модуле PMLD-10
• отправляет данные измерений температур на CAN-шину

Распиновка микроконтроллера ESP32-C3:

• I²C:
  • SDA - GPIO 8
  • SCL - GPIO 2
• CAN:
  • RX - GPIO 1
  • TX - GPIO 0

ESP32-C3 передаёт данные на CAN-шину через CAN-трансивер CA-IS3050.

ADS1115 даташит	Скачать	Ссылка
CA-IS3050 даташит	Скачать	Ссылка
ESP32-C3 даташит	Скачать	Ссылка
MCP23017 даташит	Скачать	Ссылка
TMP75 даташит	Скачать	Ссылка
A Basic Guide to Thermocouple Measurements. SBAA274A, Texas Instruments	Скачать	Ссылка
Thermocouple Cold Junction Compensation. Renesas	Скачать	Ссылка
