PMIO-DQx16
Модуль для управления 16 дискретными транзисторными выходами.
Выходное напряжение до 50 В, до 200 мА на канал.
Схема внешних подключений
Заголовок раздела «Схема внешних подключений»Напряжение на выходах CH00 - CH15 соответствует напряжению источника питания, подключенного к коннектору X2.
Конфигурация
Заголовок раздела «Конфигурация»Заданная конфигурация: Скопировано
Стоимость: $

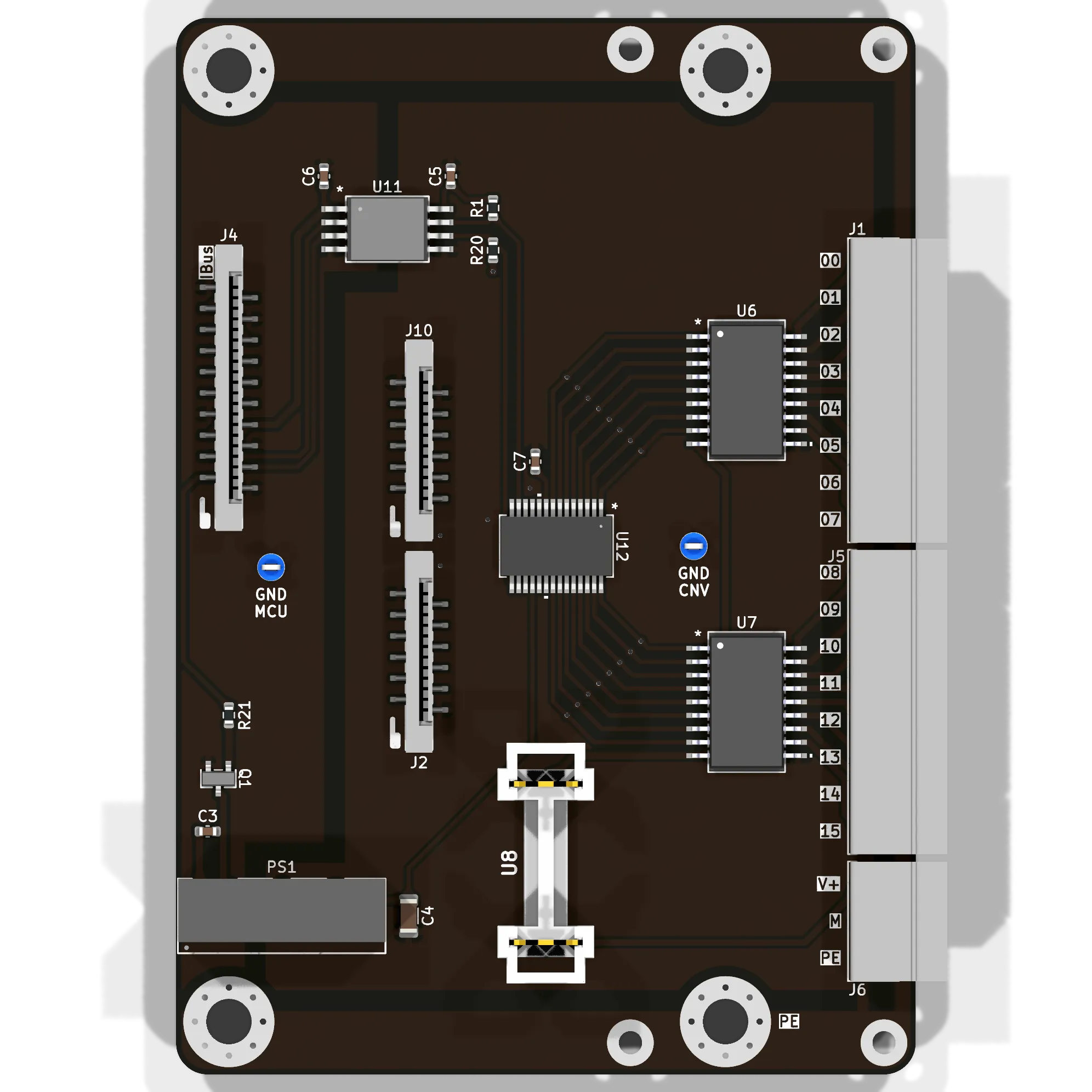

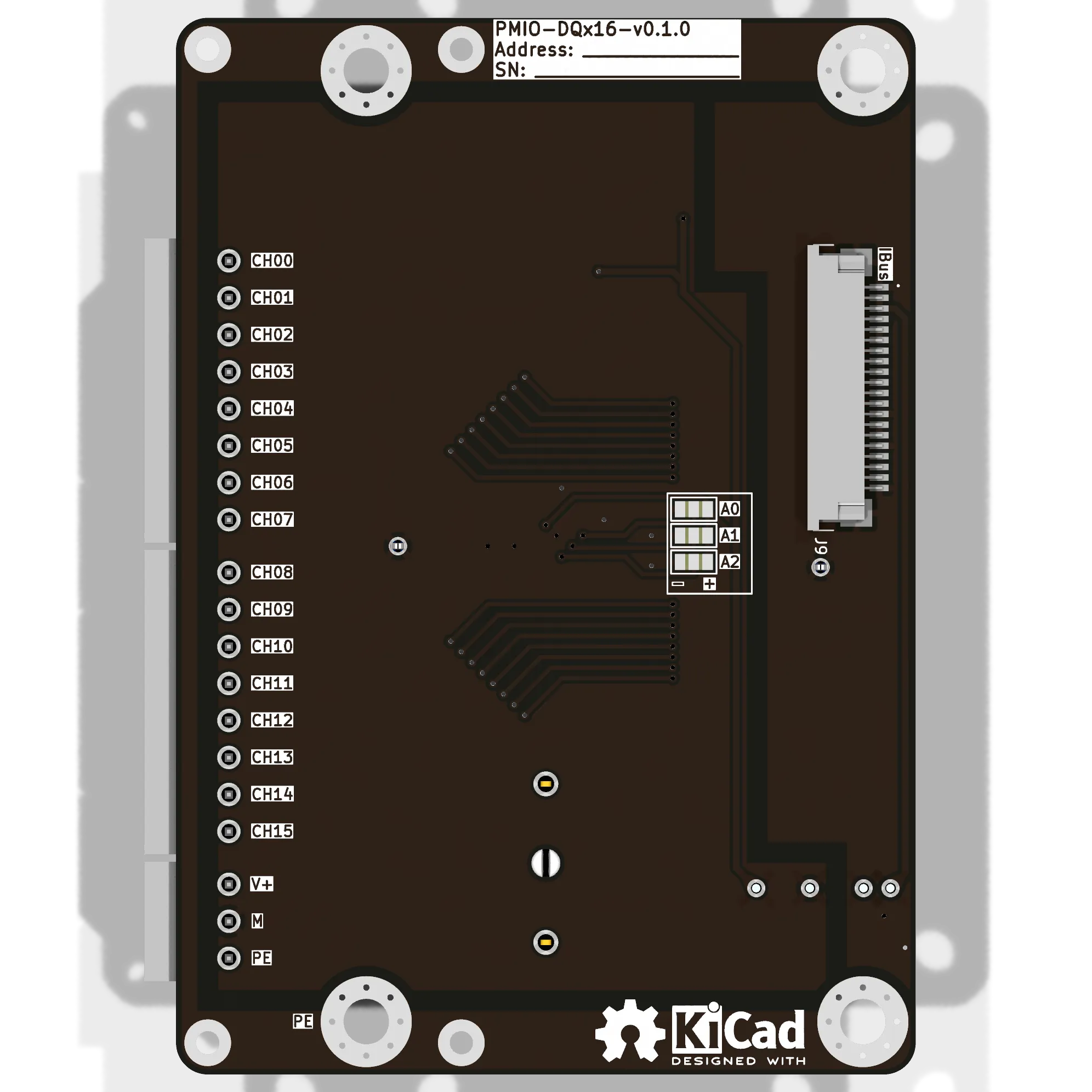

Внешний вид
Заголовок раздела «Внешний вид»
Описание
Заголовок раздела «Описание»Модуль управляется по протоколу I²C из шины IBus. Для обеспечения гальванической изоляции используется I²C-изолятор CA-IS3021 1.
GPIO расширитель MCP23017 2 получает команды по шине I²C и управляет выходами.
Сигналы с GPIO расширителя поступают на транзисторную сборку TBD62783 3.
