PMIO-RQx8

Модуль для управления 8 дискретными релейными выходами.

Выход - нормально открытый контакт, к которому можно подключить нагрузку до 230В/3А на канал.

Схема внешних подключений

Заголовок раздела «Схема внешних подключений»
CH0.1CH0.2CH1.1CH1.2CH2.1CH2.2CH3.1CH3.2X0ModuleCH4.1CH4.2CH5.1CH5.2CH6.1CH6.2CH7.1CH7.2X1ActuatorLNActuatorL+MPower DCL+MPower ACLN
  • Power AC - источник переменного напряжения
  • Power DC - источник постоянного напряжения
  • Actuator - исполнительный механизм (реле, клапан и т.д.)

Все каналы независимы друг от друга, можно подключать напряжение от разных источников.

Конфигурация

Заголовок раздела «Конфигурация»

Заданная конфигурация: Скопировано

Стоимость: $

1. Количество реле

Внешний вид

Заголовок раздела «Внешний вид»

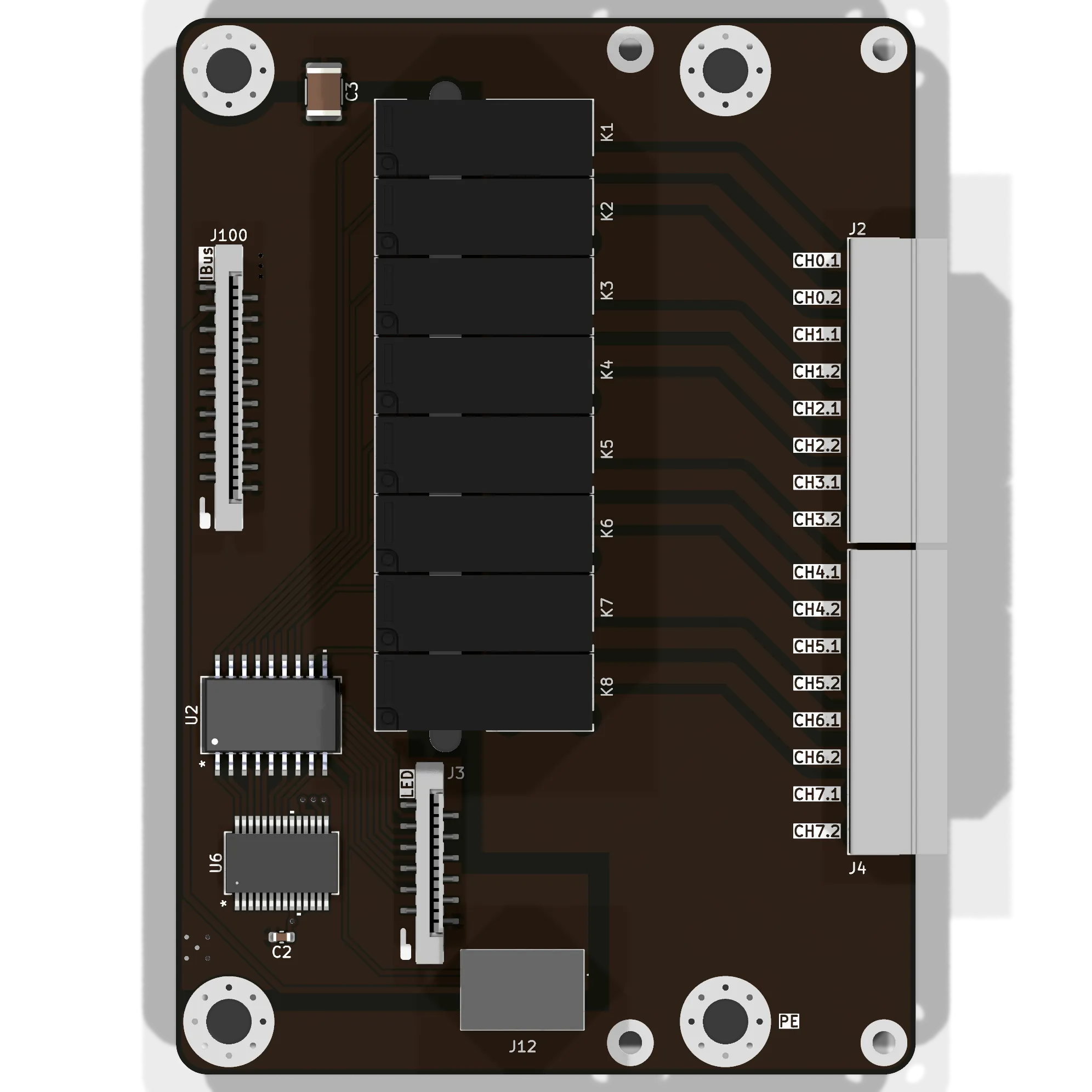

PMIO-RQx8 - вид сверху

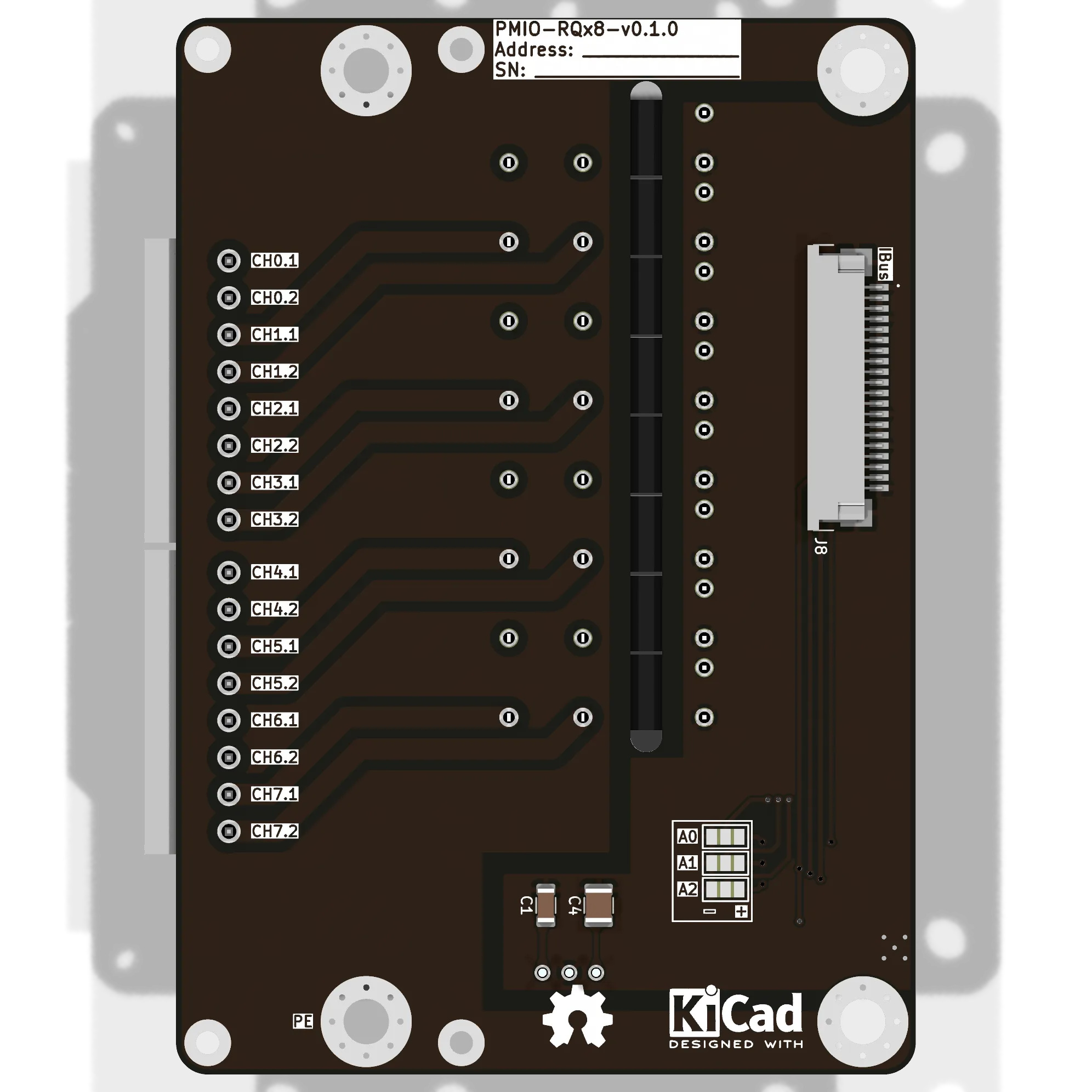

PMIO-RQx8 - вид снизу

Скачать 3D STEP

Описание

Заголовок раздела «Описание»
IBusMCP23017TBD62783G5NBG5NB230 AC/DC5V DC3.3V DCCH00GPA7GPA6CH01CH02CH03CH04CH05CH06CH07I2CISOG5NBG5NBG5NBG5NBG5NBG5NBGPA5GPA4GPA3GPA2GPA1GPA0

GPIO расширитель MCP23017 1 получает команды по шине I²C и управляет выходами.

Сигналы с GPIO расширителя поступают на транзисторную сборку TBD62783 2.

После транзисторов сигналы управления поступают на реле G5NB-1A-E-DC5 3.
