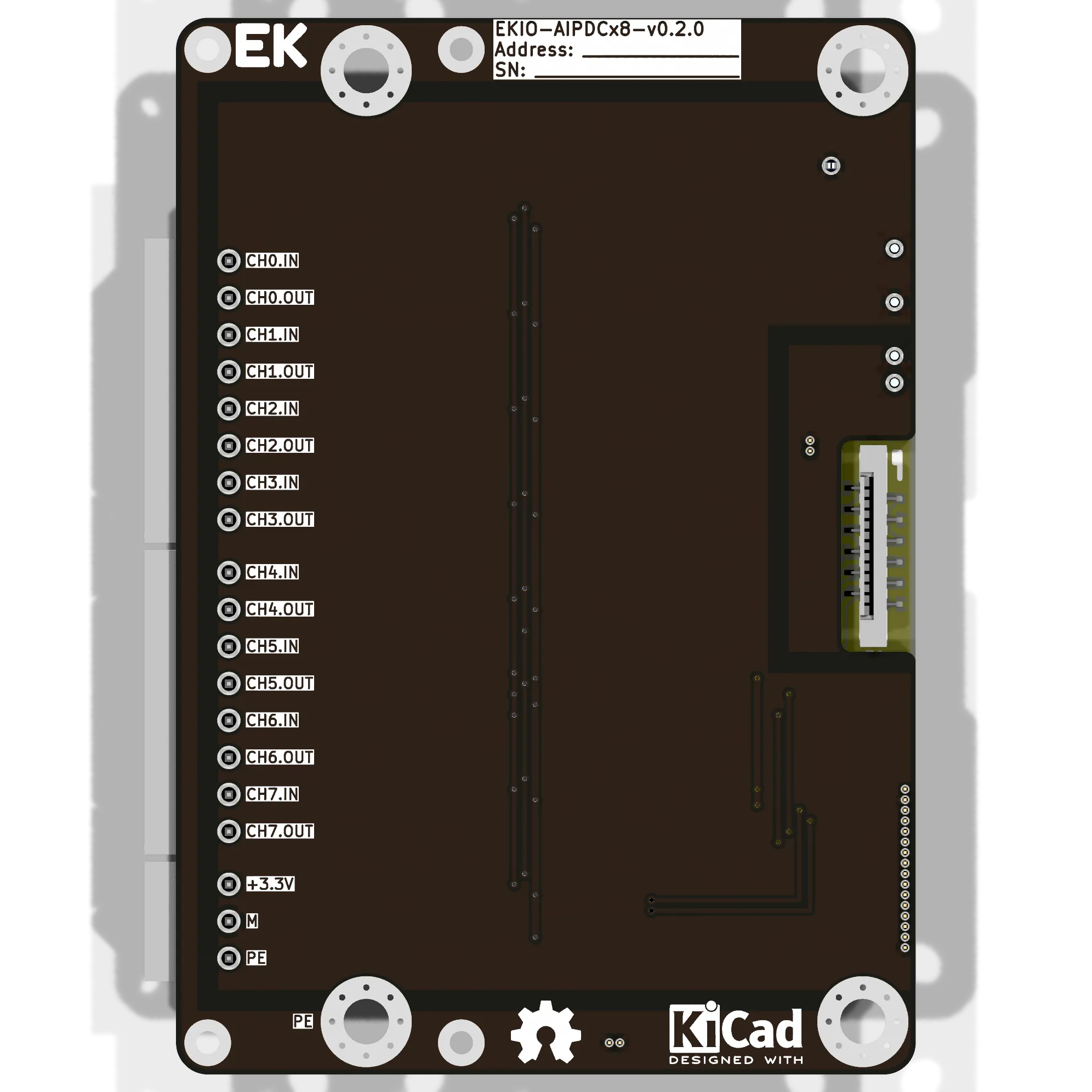

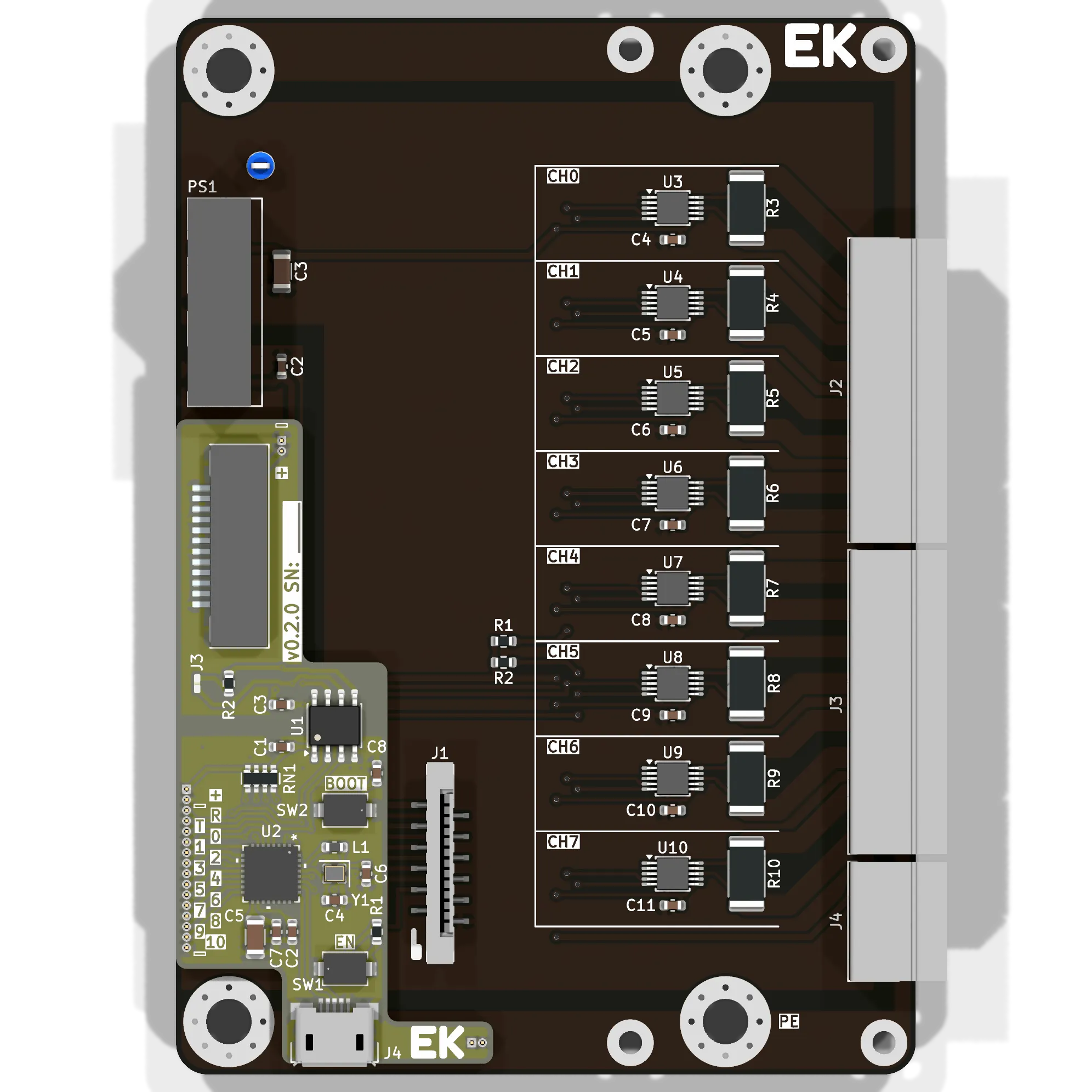

EKIO-AIPDCx8

8-канальный модуль измерения постоянного тока и напряжения.

• Измерение тока, напряжения и мощности потребителей постоянного тока
• Напряжение DC в диапазоне 0 - 36 В
• Ток до 5 А
• Настраиваемое усреднение для подавления шумов - от 0,28 мс до 16,9 с

Измерение производится с помощью микросхемы INA226.

Для индикации подключённой нагрузки по каналам можно подключить модуль EKLD-10.

Заданная конфигурация: Скопировано

Стоимость: $

Скачать 3D STEP

Для измерения тока и напряжения используется чип INA226. Напряжение измеряется непосредственно, а ток - за счёт измерения падения напряжения на шунте. Сопротивление шунта определяет максимальный ток, который может быть измерен INA226. В таблице приводится некоторые значения сопротивлений шунта.

$R_{shunt}$, [Ом]	$I_{max}$, [A]	$P_{shunt}$, [Вт]	$I_{1LSB}$, [мкA]
0,015	5,4	0,44	166,7
0,030	2,7	0,22	83,3
0,050	1,6	0,13	50
0,100	0,8	0,07	25
0,200	0,4	0,03	12,5

• $R_{shunt}$ - сопротивление шунта, Ом
• $I_{max}$ - максимальный ток, [A]. Определяется формулой $I_{max} = \frac{V_{max}}{R_{shunt}}$, где $V_{max} = 0,08192 В$ - из документации на INA226.
• $P_{shunt}$ - рассеиваемая мощность на шунте, [Вт]. Определяется формулой $P_{shunt} = I_{max}^2 \cdot R_{shunt}$. В плате модуля предусмотрено посадочное место для шунтов типоразмера 2512. Для такого типоразмера рассеиваемая мощность не должна превышать 2 Вт.
• $I_{1LSB}$ - разрешение измерения тока. Определяется формулой $I_{1LSB} = \frac{V_{1LSB}}{R_{shunt}}$. $V_{1LSB} = 2,5 мкВ$ - из документации на INA226.

Максимальный ток ограничен размером дорожек на печатной плате. В данном модуле ток не должен превышать 5 А.

Чем меньше значение сопротивления шунта, тем ниже разрешение измерения тока $I_{1LSB}$.
