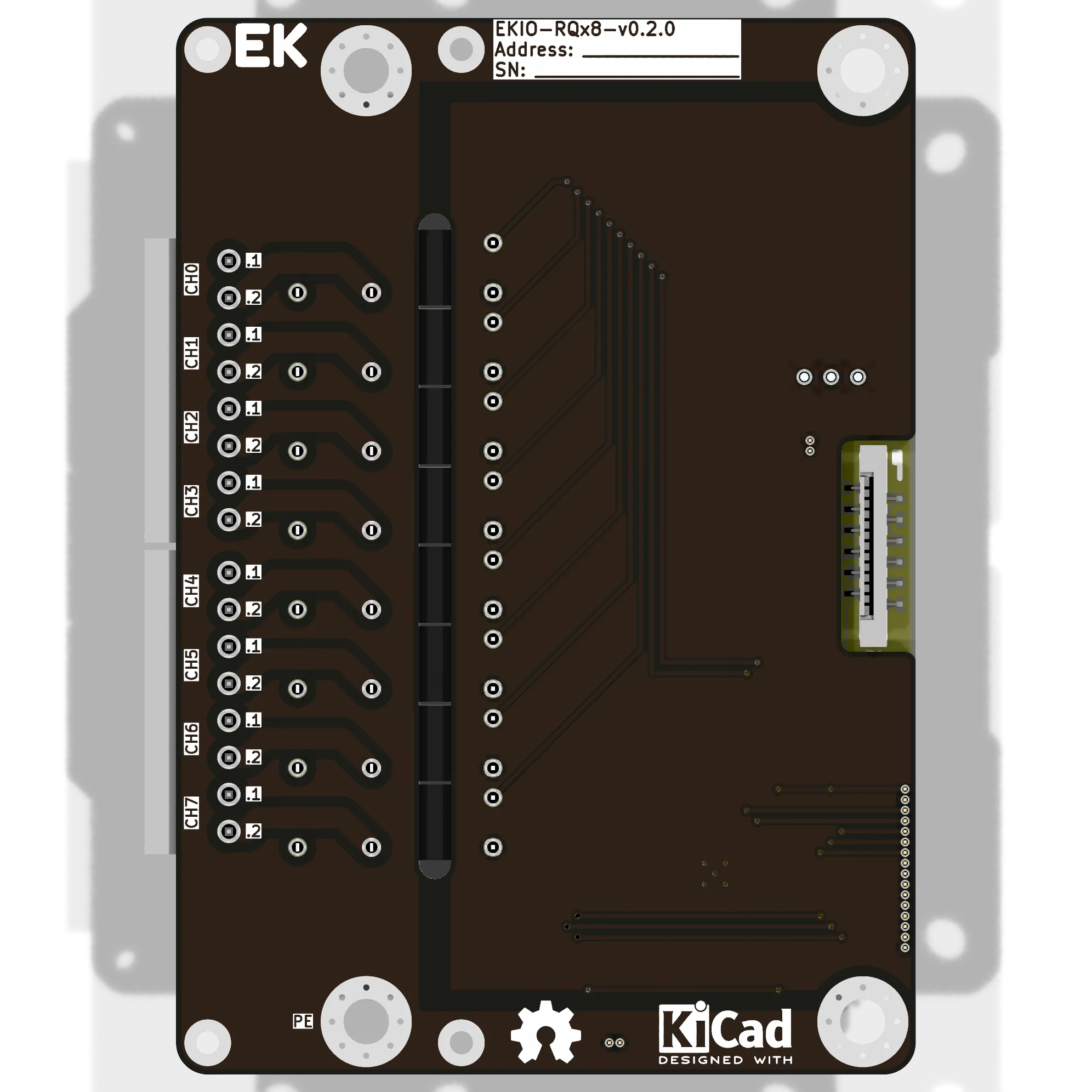

EKIO-RQx8

Модуль для управления 8 дискретными релейными выходами.

Основные характеристики:

• 8 реле с нормально открытым контактом
• Напряжение до 230 В, ток до 5 А на канал
• Реле могут коммутировать нагрузку от разных источников питания
• Управление через гальванически изолированный CAN-интерфейс

Область применения:

• Управление исполнительными механизмами (клапаны, заслонки)
• Управление электроаппаратурой (контакторы, блоки питания)
• Управление светосигнальной аппаратурой (индикаторы, сигнальные лампы, сирены)

Для индикации состояния реле подключается модуль EKLD-10.

• Power AC - источник переменного напряжения
• Power DC - источник постоянного напряжения
• Actuator - исполнительный механизм (реле, клапан и т.д.)

Все каналы независимы друг от друга, можно подключать напряжение от разных источников.

Заданная конфигурация: Скопировано

Стоимость: $

Скачать 3D STEP

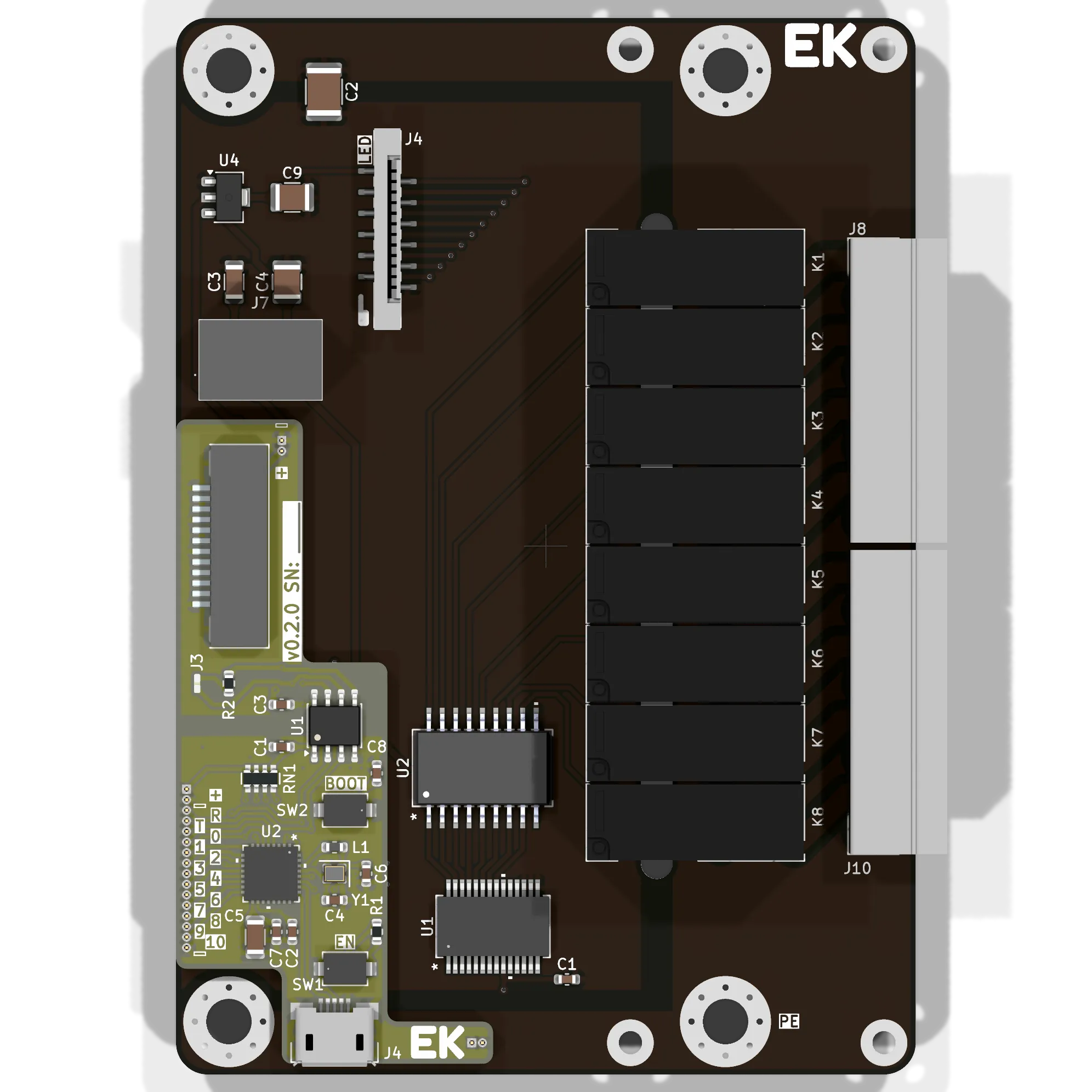

GPIO расширитель MCP23017 получает команды по шине I²C и управляет выходами.

Сигналы с GPIO расширителя поступают на транзисторную сборку TBD62783.

После транзисторов сигналы управления поступают на реле G5NB-1A-E-DC5.

MCP23017 даташит	Скачать	Ссылка
TBD62783 даташит	Скачать	Ссылка
G5NB-1A-E-DC5 даташит	Скачать	Ссылка
