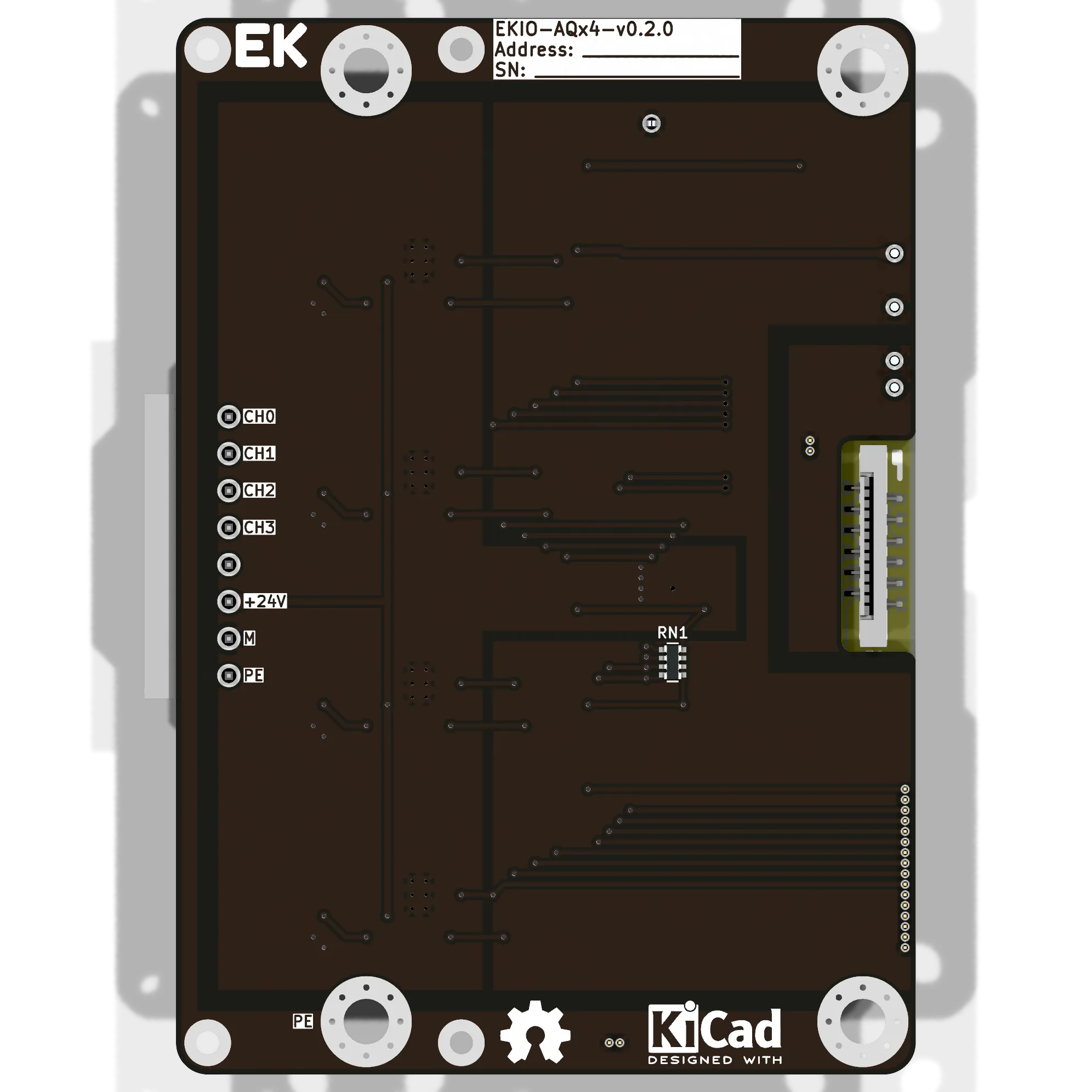

EKIO-AQx4

4-канальный модуль аналогового выхода 0–20 мА, 4–20 мА, 0–10 В.

Основные характеристики:

• 4 независимых канала аналогового выхода
• Стандартные промышленные сигналы 0–10 В и 0–20 мА (4–20 мА)
• Разрешение ЦАП 12 бит
• Управление через гальванически изолированный CAN-интерфейс

Область применения:

• управление частотными приводами (задание частоты или момента) и сервоприводами с аналоговым входом
• управление открытием регулирующих клапанов и заслонок
• задание производительности дозаторов, насосов
• задание уставки для внешних регуляторов
• управление яркостью светильников с диммированием

В модуле используется цифро-аналоговый преобразователь с разрешением 12 бит. Это даёт 4096 дискретных уровней выходного сигнала. Величина одного шага:

• для сигнала 0–10 В — 2,4 мВ
• для сигнала 0–20 мА — 4,9 мкА

Сигнал 4–20 мА получается из 0–20 мА путём программного ограничения диапазона. Следовательно, разрешение сигнала 4–20 мА немного меньше и составляет примерно 11,7 бит.

Тип выходного сигнала (напряжение 0–10 В или ток 0–20мА) выбирается с помощью перемычки на плате.

Для индикации состояния выходов подключается модуль EKLD-10.

Заданная конфигурация: Скопировано

Стоимость: $

Скачать 3D STEP

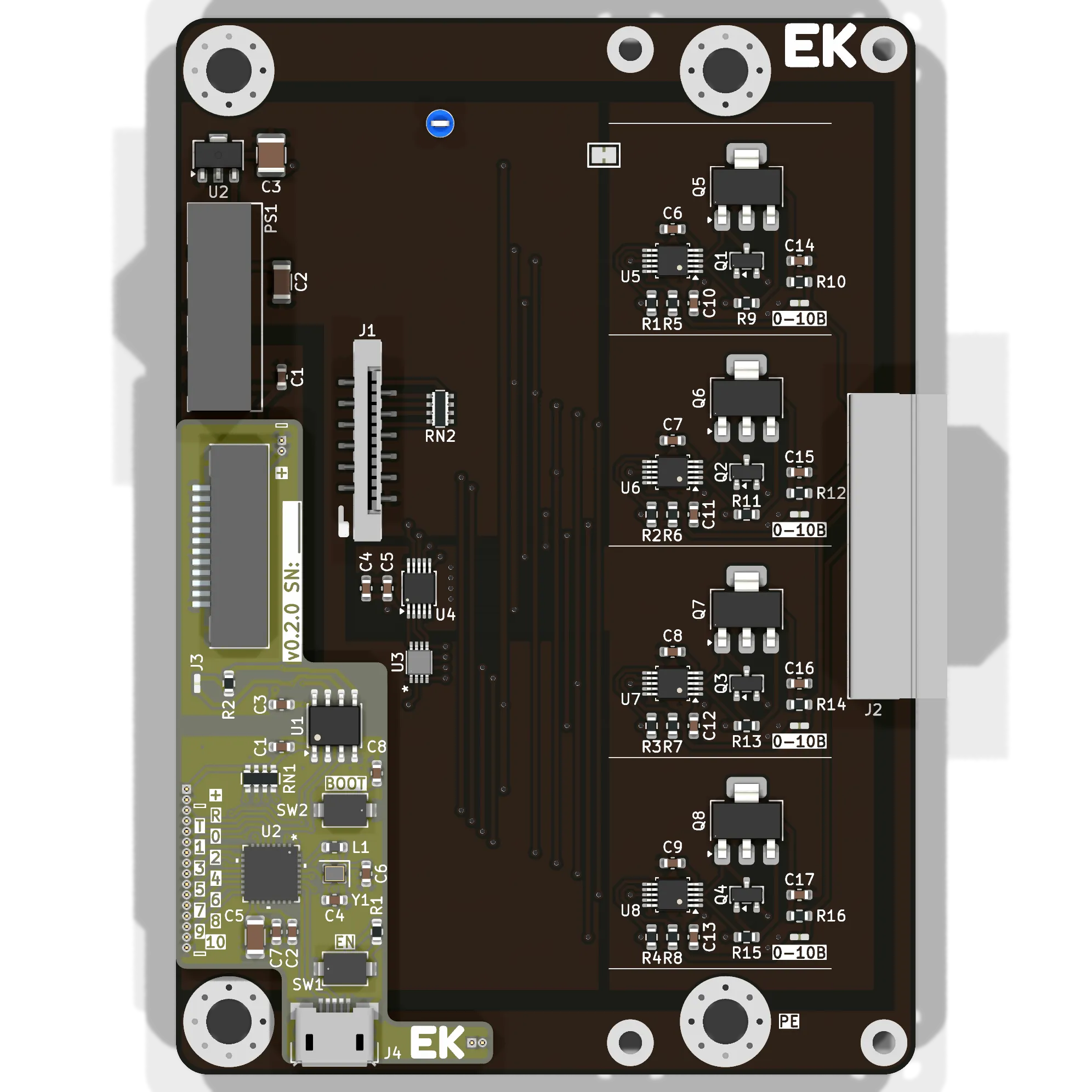

Для формирования аналоговых выходов используется микросхема MCP4728 — четырёхканальный ЦАП с интерфейсом I²C. Она получает цифровые значения уставок и формирует по одному аналоговому сигналу на каждый канал.

Для токового выхода 4–20 мА используется XTR111. Этот чип преобразует управляющее напряжение в токовый сигнал, удобный для передачи по промышленным линиям связи и подключения стандартных токовых входов.

В зависимости от исполнения канала выход может использоваться для формирования сигнала 0–10 В или 4–20 мА. Такой подход позволяет применять модуль для управления различными типами исполнительных устройств.

PLC Analog Output Module Architectures (SBAA631)	Скачать	Ссылка
MCP4728 даташит	Скачать	Ссылка
XTR111 даташит	Скачать	Ссылка
