EKIO-AIWx4

4-канальный модуль измерения тензодатчиков.

Основные характеристики:

• 4 канала подключения тензодатчиков
• К разным каналам возможно подключение тензодатчиков с разными характеристиками
• Нет необходимости в использовании балансировочной коробки
• Разрешение до 24 бит
• Встроенная фильтрация сигналов
• Скорость опроса до 4.8 кГц
• Передача данных через гальванически изолированный CAN-интерфейс

Область применения:

• Измерение веса с помощью тензодатчиков
• Измерение веса подачи материала в дозаторах
• Контроль веса бункеров, силосов
• Измерение силы сжатия и растяжения
• Контроль натяжения (трос, лента)

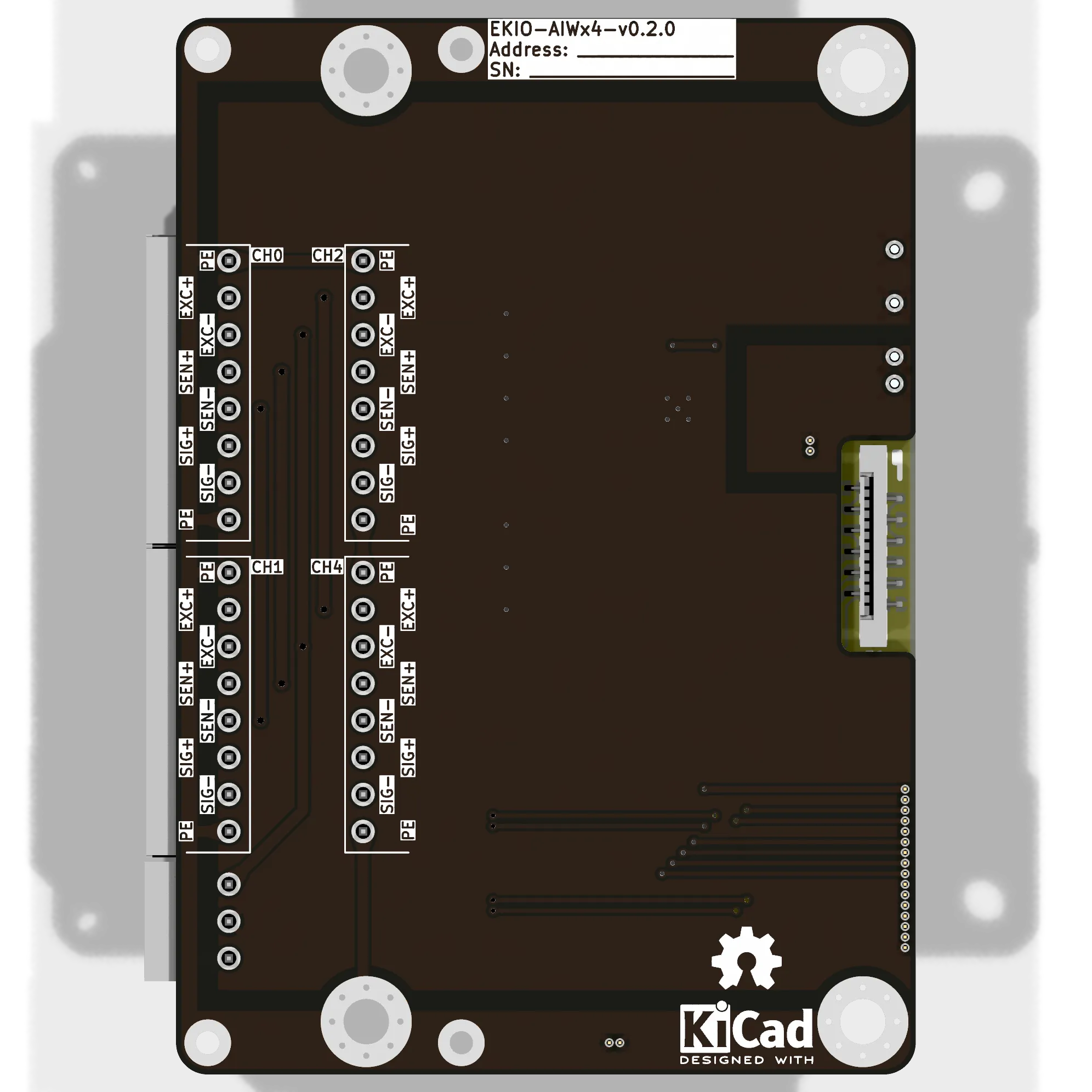

При подключении 4-проводных тензодатчиков необходимо поставить перемычки EXC+, SEN+ и EXC-, SEN-.

Заданная конфигурация: Скопировано

Стоимость: $

Скачать 3D STEP

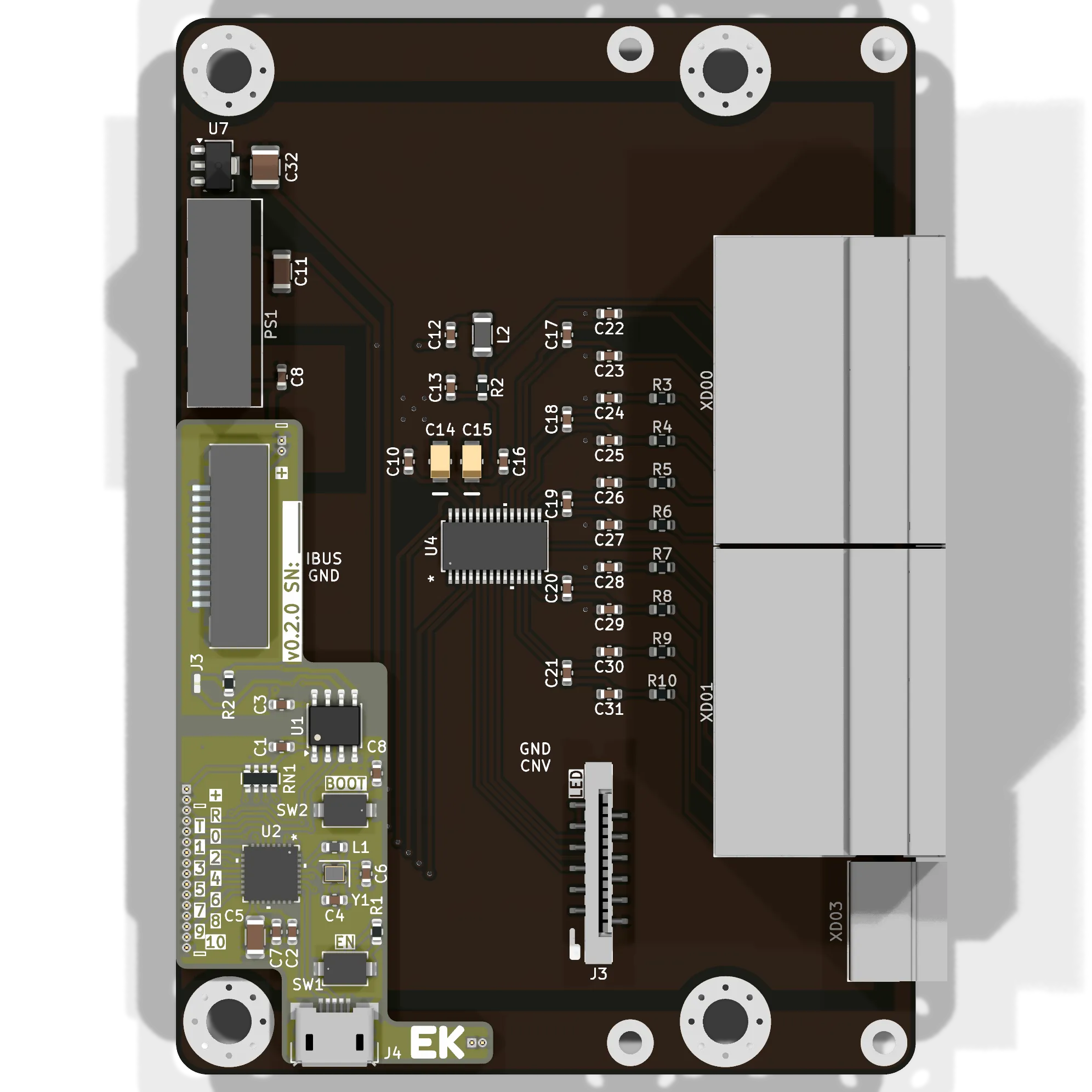

На плате установлен микроконтроллер ESP32-C3, который опрашивает АЦП по интерфейсу SPI и отправляет данные во внутреннюю шину IBus через CAN-шину.

Распиновка микроконтроллера ESP32-C3:

• SPI
  • MOSI - GPIO 3
  • MISO - GPIO 4
  • SCK - GPIO 1
  • CS - GPIO 0
• CAN:
  • RX - GPIO 1
  • TX - GPIO 0

ESP32-C3 передаёт данные на CAN-шину через CAN-трансивер CA-IS3050.

AD7193 даташит	Скачать	Ссылка
